 نسخه جدید 1.3.611 نرم افزار ETABS MATE آماده استفاده کاربران گرامی میباشد.

به لطف و اشارات یگانه مهندس هستی و تلاشهای مستمر همکاران سخت کوش ما در گروه مهندسین فراسا، نسخه 1.3.611 نرم افزار ETABS MATE با افزوده شدن قابلیتهای کاربردی بسیار زیادی ازجمله تغییرات بسیار اساسی در روالهای دیتیلینگ ستونها از جمله امکان ویرایش تعداد سنجاقیها، استفاده از خاموت بسته دوبل، امکان تعریف جزییات متفاوت در قسمت میانی و انتهایی ستون، سازگاری با سکشن دیزاینر جدید ایتبس که تعریف دیوارهای برشی منطبق بر نرم افزار ایتبس میت را بسیار ساده تر مینماید و نیز سازگاری و قابلیت ایمپورت از ایتبس 23 و بسیاری امکانات کاربردی دیگر، آماده ارسال به کاربران فهیم و گرانقدر نرم افزار میباشد. توصیه میگردد حتما نرم افزار خود را به آخرین نسخه آپدیت نمایید.
برخی از این قابلیتهای جدید در ادامه آمده است:

■ ایجاد سازگاری‌های لازم برای تطابق با ETABS 23 در کنار تمامی نسخه‌های قبلی ایتبس

■ سازگاری با تغییرات جدید ایتبس که ترسیم مقطع دیوارهای برشی را بسیار ساده‌تر می‌نماید

■ امکان تعریف مقاومت تسلیم متفاوت برای آرماتورهای عرضی با قطر 10 میلیمتر و کمتر

■ کنترل برش و طراحی اتوماتیک فولاد عرضی ستون به صورت مجزا برای راستاهای 2 و 3 مقطع

■ طراحی جدید و بسیار کاربردی اینترفیس تعریف مشخصات و آرایش فولاد عرضی مقاطع ستون‌ها

■ مکان تعریف پیکربندی فولاد عرضی ستون به صورت متفاوت در ناحیه میانی و نواحی ویژه انتهایی

■ امکان استفاده از خاموت بسته دوبل در تعریف مقاطع و نیز در طراحی خودکار فولاد عرضی ستون‌ها

■ امکان افزایش تعداد سنجاقی‌های هر جهت در تعریف و نیز در طراحی خودکار فولاد عرضی ستون‌ها

■ اعمال ضوابط ستون‌های پرفشار در حالتی که وصله میلگردها از نوع جوشی و یا مکانیکی باشد

■ طراحی یک اینترفیس کاربردی جدید برای پیکربندی طراحی جزییات و دیتیلینگ ستون‌ها

■ آپشن نحوه محاسبه ارتفاع معادل تیرها در محاسبه طول Lo برای دیتیلینگ ستون‌ها

■ افزودن امکان تعریف یک حداقل برای طول Lo یا همان ارتفاع ناحیه بحرانی در ستون‌ها

■ افزودن آپشنی برای دیتیلینگ یکسان خاموت‌ها در ارتفاع ستون براساس طول ناحیه میانی

■ افزودن امکان تعریف پارامتر حداقل قطر برای خاموت‌ و سنجاقی مقاطع ستونی توسط کاربر

■ افزوده شدن اینترفیس جدید و بسیار کاربردی برای مشاهده جزییات هندسی و طراحی ستون‌ها

■ ترسیم نشانگر جهت قرارگیری ستون روی مقطع و پلان ستون گذاری جهت جلوگیری از اشتباه

■ افزودن پارامتر طول مدولار آرماتورهای سراسری تیرها در رابط کاربری پیکربندی دیتیلینگ تیرها

■ افزوده شدن آپشنی برای تعیین محل قرار گیری لیبل پروفیل طولی تیرها در پلان موقعیت تیرها

■ اضافه شدن آپشنی برای خلاصه نمودن جزییات مقاطع انتهایی و میانی ستون در صورت امکان

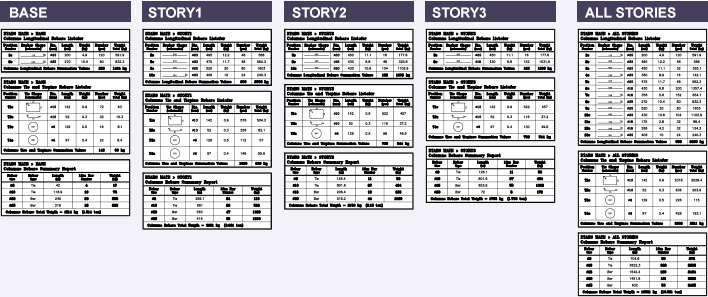

■ اصلاح جزییات میلگردهای تقویت با طول بیشتر از 12 متر در جداول لیستوفر و وزن کل سازه

■ تغییراتی در ابزارهای COMMON TOOLS در پالت کناری نرم‌افزار به منظور کارایی بیشتر

■ تغییراتی در گزارش جزییات برش چشمه اتصال و طول مهاری میلگردهای قلابدار

■ آپدیت راهنمای نرم‌افزار با توجه به تغییرات و امکانات جدید تا نسخه حاضر

■ به‌روز رسانی قیمت مصالح فولاد و بتن در برآورد هزینه تقریبی پروژه

■ بهبود روال‌ها و الگوریتم‌های نرم افزار و اصلاح برخی باگ‌ها



ETABS MATE 1.3.610 Release Note.PDF (2.1 MB)

  لطفا برای دریافت آپدیت از طریق صفحه پشتیبانی در سایت درخواست بگذارید.

ETABS MATE در کنار شما چهارده ساله شد!

طراحی و کد نویسی نرم‌افزار، حدود هجده سال پیش آغاز گردید و اکنون بیش از چهاده سال است که ETABS MATE با افتخار در کنار مهندسین طراح میباشد و در طی این سالها بصورت مداوم مورد توسعه و گسترش قرار گرفته است. قابلیتهای حرفه‌ای و منحصر بفرد نرم افزار از یک سو و محیط گرافیکی جذاب، راحت و کاربرپسند آن با امکان تعامل بسیار بالا با کاربران از سوی دیگر، باعث شده است تا نرم‌افزار هم مورد استفاده و استقبال شرکتهای مشاوره بزرگ و مهندسین پیش کسوت و هم مهندسین جوان، هم در کشور عزیزمان ایران و هم در پهنه وسیعی از کشورهای آسیایی تا آمریکای جنوبی قرار بگیرد و در فرآیند طراحی هزاران پروژه خاص و بسیار بزرگ بصورت کاملا موفق بکار گرفته شود. و این امر امکانپذپر نبود جز با حمایت، همراهی و همدلی کاربران فهیم و گرانقدر که همواره پشتیبان ما هستند.

 نسخه جدید 1.3.607 نرم افزار ETABS MATE  آماده استفاده کاربران گرامی میباشد.

 به لطف و اشارات یگانه مهندس هستی و تلاشهای مجدانه و مستمر همکاران سخت کوش ما در گروه مهندسین فراسا، نسخه 1.3.600 تا نسخه 1.3.607 نرم افزار ETABS MATE با افزوده شدن قابلیتهای کاربردی بسیار زیادی ازجمله اضافه شدن تولید اتوماتیک سکشنهای پیچشی با تعریف اتوماتیک میلگردهای گونه، قابلیت افزایش اتوماتیک تعداد ساقهای خاموت تیرها، کنترل اتوماتیک طول مهاری میلگردهای قلابدار در تیرهای انتهایی، آپدیت روال محاسبه فولاد عرضی تیرها با چشم پوشی از اثر سنجاقیها در تحمل لنگر پیچشی، سازگاری و قابلیت ایمپورت از ایتبس 22 و بسیاری امکانات کاربردی دیگر، آماده ارسال به کاربران فهیم و گرانقدر نرم افزار میباشد. توصیه میگردد حتما نرم افزار خود را به آخرین نسخه آپدیت نمایید. برخی از این قابلیتهای جدید در ادامه آمده است:

  نسخه 1.3.607

  فعالسازی رینگ ماوس برای تغییر بزرگ‌نمایی هر نقطه از سازه در محیط گرافیکی نرم افزار

  افزایش راحتی کار در محیط گرافیکی نرم افزار با افزودن شورتکات‌های کلیدی متعدد

  اضافه کردن روش دوم برای محاسبه خاموت تیرهایی که تحت اثر توام برش و پیچش هستند

  کنترل فاصله بین فولادهای عرضی در تیرهایی که تحت پیچش قرار میگیرند

  کنترل خودکار طول مهاری مستقیم در هنگامی که کاربر قطر آرماتور تقویتی را ویرایش نماید

  حذف وارنینگ طول مهاری قلابدار برای میلگردهای انتهایی تیرهای کنسول

  استفاده از الگوریتمهای بسیار هوشمند برای تشخیص بهتر پروفیلهای طولی تیری

  نمایش پروفیل طولی تیرها با رنگهای مختلف در محیط گرافیکی نرم افزار بمنظور مدیریت بهتر

  اضافه شدن روش مرتب سازی پروفیل طولی تیرها براساس موقعیت در راستای افقی و عمودی

  امکان انتخاب پروفیل طولی تیرها با کلیک روی هر پروفیل در محیط گرافیکی نرم افزار

  تغییراتی در نحوه نمایش جزییات طول مهاری قلابدار بمنظور کاربردی‌تر شدن اطلاعات این لایه

  اصلاحاتی در محاسبه طول مهاری میلگردهای قلابدار و ترسیم فولاد عرضی تیرها

  بهبود محاسبه برش چشمه اتصال در چشمه‌هایی که تیرهایی با عرض متفاوت به آنها وارد میشوند

  تغییراتی در نحوه تولید گزارش جزییات محاسباتی برش چشمه اتصال جهت کاربردی‌تر شدن آن

  تغییراتی در روابط کاربری نرم‌افزار به منظور زیبایی و راحتی بیشتر کاربران

  بهبود روال‌ها و الگوریتم‌های نرم افزار و اصلاح برخی باگها

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه 1.3.605 نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.606 Release Note.PDF (1.6 MB)

  نسخه 1.3.600

  سازگاری با ETABS 22 و نیز تمامی نسخه‌های قبلی ایتبس

  آپدیت روال محاسبه فولاد عرضی تیرها با چشم پوشی از اثر سنجاقیها در تحمل لنگر پیچشی

  تولید اتوماتیک سکشن پیچشی برای تیرهایی که تحت اثر پیچش قرار میگیرند

  تعریف اتوماتیک میگلرد گونه برای سکشن پیچشی با امکان ویرایش توسط کاربر

  امکان تعریف میلگردهای عرضی متفاوت در سکشن پیچشی و سکشن جنرال

  امکان پیکربندی نحوه محاسبه میلگرد گونه برای نسخه پیچشی سکشن‌های تیری

  اضافه شدن روش توزیع فولاد پیچشی براساس گزارش Total Longitudinal ایتبس

  افزودن لایه Total Longitudinal بمنظور مشاهده مجموع فولاد خمشی و پیچشی تیرها

  قابلیت افزایش اتوماتیک تعداد ساقهای سنجاقی برای تامین فولاد عرضی مورد نیاز تیرها

  کنترل Ldh یا طول مهاری میلگردهای قلابدار در تیرها انتهایی براساس ACI318-2019

  افزودن رابط کاریری پیکربندی پارامترهای محاسبه طول مهاری میلگردهای قلابدار

  افزودن لایه Ldh of Beam Hooked Rebar برای مشاهده وضعیت طول مهاری میلگردهای قلابدار

  امکان مشاهده جزییات محاسباتی طول مهاری میلگردهای قلابدار با کلیک روی هر تیر

  امکان چاپ گزارش جزییات محاسباتی طول مهاری میلگردهای قلابدار برای هر وضعیت

  کنترل طول مهاری مستقیم در هنگام ویرایش قطر میلگرد تقویت توسط کاربر

  افزودن سایزهای 10 و 12 به لیست میلگردهای قابل انتخاب کاربر برای تقویت تیرها

  امکان مشاهده دیاگرام مجموع فولاد خمشی و پیچشی تیرها با کلیک روی هر تیر

  اصلاح باگ تراز ارتفاعی دیوارهای برشی در حالت ویرایش تراز طبقات ساختمان

  تغییراتی در نحوه تولید گزارش جزییات محاسباتی برش چشمه اتصال

  بروز رسانی قیمت مصالح فولاد و بتن در برآورد هزینه تقریبی پروژه

  تغییراتی در روابط کاربری نرم‌افزار به منظور زیبایی و راحتی بیشتر

  بهبود روال‌ها و الگوریتم‌های نرم افزار و اصلاح برخی باگها

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه 1.3.600 نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.600 Release Note.PDF (2.1 MB)

و برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample.DWG (2.5 MB)

 نسخه جدید 1.3.595 نرم افزار ETABS MATE  آماده استفاده کاربران گرامی میباشد.

 به لطف و اشارات یگانه مهندس هستی و تلاشهای مجدانه و مستمر همکاران سخت کوش ما در گروه مهندسین فراسا، نسخه 1.3.590 تا 1.3.595 نرم افزار ETABS MATE با افزوده شدن قابلیتهای کاربردی بسیار زیادی ازجمله اضافه شدن روال محاسبه نسبت برش چشمه اتصال، شناسایی اتوماتیک تیرهای پر برش در سازه و اعمال ضوابط مربوطه، اعمال ضوابط خاص خاموت گذاری در محل وصله آرماتورهای سراسری تیرها، امکان تعریف جزییات متفاوت برای انتها و وسط تیرها، امکان ویرایش اطلاعات طبقات، امکان تعریف گروه طبقات مشابه، اضافه شدن حالتهای انتخاب؛ تمامی طبقات و طبقات مشابه، ترسیم خاموت شماتیک در جزییات فولاد عرضی تیرها که نشاندهنده تعداد ساقهای خاموت در هر قسمت از تیر میباشد، سازگاری و قابلیت ایمپورت از ایتبس 21 و بسیاری امکانات کاربردی دیگر، آماده استفاده کاربران گرامی میباشد.  توصیه میگردد حتما نرم افزار خود را به آخرین نسخه آپدیت نمایید.
برخی از این قابلیتهای جدید در ادامه آمده است:

  سازگاری با ETABS 21 و نیز تمامی نسخه‌های قبلی ایتبس

  محاسبه نسبت برش چشمه اتصال بصورت خودکار براساس ACI318-2019

  نمایش جزییات محاسبه نسبت برش چشمه اتصال با کلیک روی هر چشمه اتصال

  ارایه گزارش قابل چاپ از جزییات نحوه محاسبه نسبت برش چشمه اتصال

  امکان پیکربندی پارامترهای محاسباتی نسبت برش چشمه اتصال توسط نرم‌افزار

  امکان تعریف تیرهای کنسول و لبه‌ای در محاسبه برش چشمه اتصال

  اضافه شدن قابلیت تشخیص تیرهای پر برش سازه براساس ظوابط ACI318-2019

  محاسبه خاموت خاص برای قسمتهایی از تیرها که بعنوان تیر پر برش شناسایی شده‌اند

  محاسبه خاموت ویژه در محل وصله آرماتورهای سراسری در حالت شکل پذیری ویژه

امکان تعریف قطر، فاصله و تعداد سنجاقیها بصورت مجزا برای انتها و وسط تیرها

افزودن رابط کاربری مشاهده و ویرایش اطلاعات طبقات سازه

  امکان تعریف و ویرایش گروه‌ طبقات برای طبقات مشابه سازه

  افزودن حالتهای انتخاب یک طبقه، تمامی طبقات و طبقات مشابه

  تغییراتی در آیکون شمارنده المانهای انتخابی بمنظور جلوگیری از انتخاب اشتباه

  تغییراتی در نحوه ترسیم خاموتها جهت جلوگیری از اشتباه در تعداد سنجاقیها

  افزودن رابط کاربری تعریف یا ویرایش گرید لاینهای پروژه

  امکان تولید اتوماتیک تمامی گرید لاینهای پروژه با یک کلیک

  بروز رسانی قیمت مصالح فولاد و بتن در برآورد هزینه تقریبی پروژه

  تغییراتی در روابط کاربری نرم‌افزار به منظور راحتی بیشتر کاربران

  بهبود برخی روال‌ها و الگوریتم‌های نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.595 Release Note.PDF (2.6 MB)

و برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample.DWG (2.5 MB)

 رونمایی از نسخه جدید 2.1.340 نرم افزار FOUNDA MATE

    به لطف و اشارات یگانه مهندس هستی و تلاشهای مجدانه و مستمر همکاران سخت کوش ما در گروه مهندسین فراسا، نسخه جدید نرم افزار FOUNDA MATE با بسیاری قابلیتهای کارآمد و منحصر بفرد جدید که در ادامه امده است، آماده استفاده کاربران و مهندسین گرانقدر گردید.

  امکان ایمپورت مدل از SAFE 21 و نیز تمامی نسخه‌های پایینتر

  افزودن رابط کاربری تعریف یا ویرایش گرید لاینهای پروژه

  امکان تولید اتوماتیک تمامی گرید لاینها و بسیاری امکانات دیگر در خصوص گرید لاینها

  بهبود روالهای تشخیص لبه برای دیتیلینگ فونداسیونهای بسیار کشیده

  بهبود روالهای ایمپورت برای اصلاح خواندن مدلهایی که تعداد رقمهای اعشار زیادی دارند

  اصلاح باگ ترسیمی در ترسیم سنجاقیهای برش تیری

  اصلاح باگ در ایمپورت مدل از برخی نسخه‌های نرم‌افزار SAFE

  اصلاح باگ در ذخیره محل شمعها در فایل FMC نرم افزار فاندا میت

  تغییراتی در روابط کاربری نرم‌افزار بمنظور راحتی بیشتر کاربران

  بهبود برخی روالها و الگوریتمهای نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


FOUNDA MATE 2.1.340 Release Note.PDF (1.6 MB)

 نسخه جدید 1.3.583 نرم افزار ETABS MATE  آماده استفاده کاربران گرامی میباشد.

 به لطف و اشارات یگانه مهندس هستی و تلاشهای مجدانه و مستمر همکاران سخت کوش ما در گروه مهندسین فراسا، نسخه 1.3.581 نرم افزار  ETABS MATE با افزوده شدن قابلیتهای کاربردی بسیار زیادی ازجمله اضافه شدن روال محاسبه طول تقویت تیرها براساس نقطه قطع عملی با استفاده از دیاگرامهای فولاد، شناسایی ستونهای پرفشار در سازه و اعمال ظوابط خاص فولاد عرضی آنها، ترسیم بسیار کاربردی دیاگرامهای فولاد خمشی، برشی، پیچشی و فولاد افزوده مورد نیاز تیرها در پلان سازه، اضافه نمودن رابط کاربری بسیار جذاب و کاربردی مشاهده جزییات کامل دیاگرامهای تیری با امکان مشاهده دقیق جزییات دیاگرام، اضافه نمودن امکان تعیین تعداد سنجاقیها برای هر مقطع ستون بصورت مجزا، امکان تعیین فونت متون نقشه های اجرایی و بسیاری امکانات کاربردی دیگر، آماده استفاده کاربران فهیم و گرانقدر نرم افزار میباشد. برخی از این قابلیتهای جدید در ادامه آمده است:

  افزوده شدن روش محاسبه طول دقیق میلگردهای تقویت براساس دیاگرامهای فولاد

  تشخیص اتوماتیک ستونهای پرفشار درحالت شکل پذیری ویژه

  اعمال ظوابط ستونهای پرفشار در دیتیلینگ فولاد عرضی ستونهای پرفشار

  ترسیم دیاگرام فولاد خمشی تیرها در پلان سازه

  ترسیم دیاگرام فولاد برشی تیرها در پلان سازه

  ترسیم دیاگرام فولاد پیچشی تیرها در پلان سازه

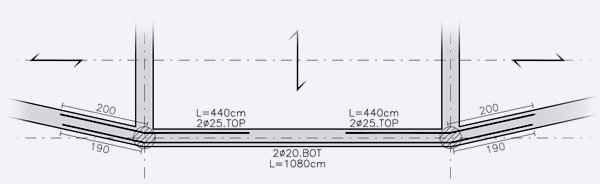

  ترسیم میلگردهای سراسری تیر بصورت شماتیک در پلان سازه

  ترسیم دیاگرام فولاد تقویتی مورد نیاز تیرها در پلان سازه

  افزودن رابط گرافیکی نمایش جزییات دیاگرامها با کلیک روی هر تیر

  امکان تعریف سنجاقی برای تمامی میلگردها برای هر مقطع ستون

  امکان انتخاب فونت متنها در نقشه های اجرایی تولید شده توسط نرم افزار

  افزودن ابزارهای کنترل مقیاس و نمایش دیاگرام به نوار ابزار اصلی نرم افزار

  بروز رسانی قیمت مصالح فولاد و بتن در براورد هزینه تقریبی پروژه

  تغییراتی در روابط کاربری نرم‌افزار به منظور راحتی بیشتر کاربران

  بهبود برخی روالها و الگوریتمهای نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.583 Release Note.PDF (2.6 MB)

و برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample 1.DWG (2.5 MB)

 رونمایی از نسخه جدید 2.1.337 نرم افزار FOUNDA MATE

    به لطف و اشارات یگانه مهندس هستی و تلاشهای مجدانه و مستمر همکاران سخت کوش ما در گروه مهندسین فراسا، نسخه جدید نرم افزار FOUNDA MATE با بسیاری قابلیتهای کارآمد و منحصر بفرد جدید که در ادامه امده است، آماده استفاده کاربران و مهندسین گرانقدر گردید.

  امکان تعیین حداقل قطر میلگرد در پروسه طراحی سنجاقیها برشی

  سازگاری و قابلیت ایمپورت مدل از SAFE 20, 16, 12, 8

  کنترل برش تیری و ترسیم پلان جزییات سنجاقیهای برشی

  افزودن امکان تعیین حداقل فولاد برشی برای ترسیم سنجاقیهای برشی

  امکان انتخاب ترسیم و یا عدم ترسیم پلان میلگردهای عرضی و چیدمان آنها

  افزودن قابلیت تحمیل میلگرد حداقل یا Impose Minimum Reinforcing

  افزودن میلگردهای عرضی U شکل با طول رویهم افتادگی قابل تنظیم

  افزودن امکان نمایش میلگردهای تقویت در مقاطع عرضی فونداسیون

  افزودن امکان نمایش سنجاقیهای برشی در مقاطع عرضی فونداسیون

  افزودن امکان نمایش سنجاقیهای برشی در نقشه پلان جزییات برشی

  امکان تعیین فاصله حداقل بین میلگردها در مقاطع عرضی

  امکان تعیین ترسیم و یا عدم ترسیم میلگردهای تقویت در سکشنهای عرضی

  تغییراتی در روابط کاربری نرم‌افزار بمنظور راحتی بیشتر کاربران

  بهبود برخی روالها و الگوریتمهای نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


FOUNDA MATE 2.1.337 Release Note.PDF (1.4 MB)

 رونمایی از نسخه جدید 1.3.575 نرم افزار ETABS MATE

    به لطف و اشارات یگانه مهندس هستی و تلاشهای مجدانه و مستمر همکاران سخت کوش ما در گروه مهندسین فراسا، نسخه جدید نرم افزار ETABS MATE سازگار با ETABS 20 و تمامی نسخه های قبلی و نیز با برخی قابلیتهای جدید دیگر، آماده استفاده کاربران و مهندسین گرانقدر میباشد.

  سازگاری و امکان ایمپورت نمودن مدل سازه از ETABS 20

  تصحیحاتی در موقعیت سکشنها و تیرهای فرعی در پروفیل طولی تیرها

  امکان ترسیم تیرها در پلان کوچک موقعیت ستونها در زیر پرفیل طولی ستونها

  امکان تعیین زاویه خم سنجاقی تیرها در پروفیل طولی تیرها

  امکان تعیین زاویه خم سنجاقی تیرها در پلان جزییات تیرهای سازه

  امکان درج سنجاقی برای تمام میلگردهای المان مرزی ویژه جهت افزایش تعداد ساقها

  تشخیص اتوماتیک دیوارهای دارای المان مرزی ویژه یا معمولی مطابق با ACI318-19

  امکان تغییر نوع ویژه و یا معمولی برای المان مرزی دیوارهای برشی توسط کاربر

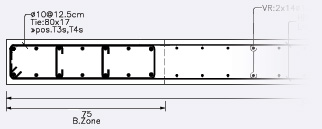

  ترسیم خاموتهای بسته زنجیره‌ای در المان مرزی ویژه دیوار مطابق با ACI318-19

  ترسیم خاموت بسته انتهایی برای متصل کردن المان مرزی دیوار به ستون کناری

  ترسیم سنجاقیها المان مرزی ویژه دیوارهای برشی مطابق با ACI318-19

  محاسبه میزان خاموتهای بسته و سنجاقیهای المان مرزی ویژه براساس ACI318-19

  ترسیم خاموتهای بسته و سنجاقیها در المان مرزی معمولی دیوار مطابق با ACI318-19

  محاسبه میزان خاموتهای بسته و سنجاقیها المان مرزی معمولی براساس ACI318-19

  ترسیم سنجاقیهای بیرون از المان مرزی درصورت نیاز براساس ACI318-19

  امکان انتخاب موقعیت قرارگیری میلگردهای افقی نسبت به میلگردهای عمودی دیوار

  امکان تعیین محل وصله میلگردهای عمودی دیوار در تراز فونداسیون و یا در تراز اولین سقف

  امکان ویرایش و یا اختصاص جزییات خاموت نواحی المان مرزی دیوار توسط کاربر

  ترسیم خاموتها بصورت از هم جدا روی لیبل خاموت دیوار بمنظور فهم بهتر چیدمان آنها

  امکان تعیین فاصله قلاب آرماتورهای افقی دیوار تا انتهای دیوار توسط کاربر

  نمایش ماکزیمم تنش فشاری و نوع المان مرزی در لایه اطلاعات عمومی دیوارها

  ترسیم اندازه گذاری ضخامت فونداسیون در نمای ارتفاعی دیوارهای برشی

  تغییراتی در رابط کاربری تنظیمات ترسیم دیوارها بمنظور مدیریت راحتتر پارامترها

  تغییراتی در روابط کاربری نرم‌افزار بمنظور راحتی بیشتر کاربران

  بهبود برخی روالها و الگوریتمهای نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.573 Release Note.PDF (2.6 MB)

و برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample 1.DWG (2.5 MB)

 رو نمایی از نسخه 2.1.330 نرم افزار FOUNDA MATE

   آپدیت نسخه جدید نرم افزار FOUNDA MATE سازگار شده با ACI 318-2019 و با بکارگیری روالهای هوشمند متعدد و بسیاری قابلیتهای نوآورانه و منحصر بفرد جدید آماده استفاده مهندسین گرامی میباشد. برخی قابلیتهای افزوده شده به نرم افزار در نسخه جدید شامل موارد زیر میباشد:

  آپدیت نحوه محاسبه طول مهاري اتوماتیک میلگردها براساس 19-ACI318

  افزودن یک روش کاربردي دیگر براي تعیین طول مهاري و وصله آرماتورها

  فزودن ا مکان ترسیم اتوماتیک موقعیت شمعها در پلان اندازه گذاري فونداسیون

  اصلاح اتی در ترسیم نقشه هاي اجرایی فونداسیون براي سازه هاي فلزي

  افزودن امکان ترسیم جدول طول مهاري میلگردها علاو ه بر جدول طول وصله

  تغییراتی در روابط کاربری نرم‌افزار بمنظور راحتی بیشتر کاربران

  بهبود برخی روالها و الگوریتمهای نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


FOUNDA MATE 2.1.330 Release Note.PDF (1 MB)

 نسخه جدید 1.3.565 نرم افزار ETABS MATE بسیار حرفه ای تر، هوشمندتر و قدرتمندتر از پیش

    به لطف و اشارات یگانه مهندس هستی و تلاشهای مجدانه و مستمر همکاران ما در گروه مهندسین فراسا، آپدیت نسخه جدید نرم افزار ETABS MATE با بکارگیری روالهای هوشمند متعدد و بسیاری قابلیتهای نوآورانه و منحصر بفرد جدید آماده و برای کاربران گرانقدر ارسال گردید. برخی قابلیتهای افزوده شده به نرم افزار در نسخه جدید شامل موارد زیر میباشد:

  سازگار نمودن نرم افزار برای ایمپورت نمودن سازه از ETABS 19

  ترسیم اتوماتیک و بسیار هوشمند مقاطع عرضی برای پروفیلهای طولی تیری

  امکان انتخاب چهار حالت مختلف برای انتخاب محل مقاطع عرضی تیری

  امکان خم کردن میلگردهای افقی دیوار برشی برای مهار شدن میلگرد درون ناحیه مرزی

  آپدیت نحوه محاسبه طول مهاری اتوماتیک براساس ACI318-19

  افزودن یک روش کاربردی دیگر برای تعیین طول مهاری و وصله آرماتورهای مختلف

  امکان ترسیم ابداعی و کاربردی ترسیم پلان کوچک موقعیت هریک از تیپ ستونها

  افزودن امکان ترسیم جدول طول مهاری میلگردها علاوه بر جدول طول وصله

  آپدیت مقادیر کاور بتنی میلگردها برای المانهای مختلف سازه‌ای

  تغییر حالت پیشفرض برنامه برای قرار دادن خم ریشه ستونها بسمت داخل

  تغییراتی در رابط کاربری تنظیمات ترسیم فریم‌ها بمنظور مدیریت راحتتر پارامترها

  آپدیت مقادیر مربوط به محاسبه قیمتهای بتن و فولاد

  تغییراتی در روابط کاربری نرم‌افزار بمنظور راحتی بیشتر کاربران

  بهبود برخی روالها و الگوریتمهای نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.565 Release Note.PDF (1.8 MB)

و برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample 1.DWG (2.1 MB)

 نسخه جدید 1.3.560 نرم افزار ETABS MATE بسیار حرفه ای تر، هوشمندتر و قدرتمندتر از پیش

    به لطف و اشارات یگانه مهندس هستی و تلاشهای مجدانه و مستمر همکاران ما در گروه مهندسین فراسا، آپدیت نسخه جدید نرم افزار ETABS MATE با بکارگیری روالهای هوشمند متعدد از جمله سازگاری و قابلیت ایمپورت کردن مدل از نرم افزار ETABS 18، امکان تعریف وصله مکانیکی و یا جوشی برای میلگردهای هر قسمت دلخواه از ستونها، اضافه نمودن امکان انتخاب خاموت لوزی و دایره برای ستونها، امکان انتخاب سه روش مختلف برای محل قطع میلگردهای سراسری تیرها، امکان انتخاب روش توزیع میلگرهای پیچشی و بسیاری قابلیتهای کارآمد و منحصر بفرد دیگر آماده و برای کاربران گرانقدر نرم افزار ارسال شد.


قابلیتهای جدید افزوده شده به نرم افزار در نسخه جدید شامل موارد زیر میباشد:

  سازگار نمودن نرم افزار و امکان ایمپورت سازه از نرم‌افزار ETABS 18

  افزودن امکان انتخاب وصله‌های هم پوشانی، مکانیکی و یا جوشی برای وصله نمودن میلگردهای ستونها

  افزودن امکان انتخاب محل قطع میلگردهای سراسری تیرها براساس سه شیوه مختلف:

1. قطع میلگردهای سراسری فوقانی در وسط دهانه و میلگردهای تحتانی در یک سوم دهانه تیر

2. قطع میلگردهای سراسری فوقانی و تحتانی در وسط دهانه تیر

3. قطع میلگردهای سراسری براساس طول شاخه 12 متری

  افزودن امکان انتخاب نحوه توزیع میلگردهای پیچشی در تیرها با دو متد مختلف

  افزودن امکان ترسیم خاموت دایره‌ای علاوه بر خاموت اسپیرال برای ستونهای دایره‌ای

  افزودن امکان ترسیم خاموتهای لوزی شکل برای ستونها

  تغییراتی در رابط کاربری تنظیمات ترسیم فریم‌ها بمنظور مدیریت راحتتر پارامترها

  افزودن امکان انتخاب ترسیم یا عدم ترسیم دیوارهای برشی در پلانهای جزییات تیرها

  افزودن امکان انتخاب ترسیم یا عدم ترسیم هاشور دیوارهای برشی در پلانهای جزییات تیرها

  افزودن امکان تعیین فاصله بین خطوط هاشور ستونها و دیوارهای برشی

  افزودن امکان تعیین درج یا عدم درج جهت سقف در پلان جزییات تیرها

  اضافه کردن میانبرهای کلیدی برای جابجایی بین ترازهای مختلف سازه

  تغییراتی در روابط کاربری نرم افزار بمنظور راحتی بیشتر کاربران

  بهبود و تصحیح برخی روالها و الگوریتمهای نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.560 Release Note.PDF (3.2 MB)

و برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample 1.DWG (2.1 MB)

 ارایه نسخه جدید نرم افزار FOUNDA MATE  ویرایش 2.1.327
 سازگار شده با SAFE 2016, 14, 12, 8 به همراه بهینه ساز اقتصادی کاهش دهنده 20 درصدی مصرف فولاد

    به لطف و اشارات یگانه مهندس هستی و تلاشهای مستمر همکاران ما در گروه مهندسین فراسا، نسخه جدید نرم‌افزار FOUNDA MATE با بسیاری قابلیتهای کارآمد و منحصر بفرد جدید از جمله سازگاری با SAFE 2016, 14, 12, 8 به همراه روال بسیار هوشمند بهینه ساز اقتصادی که باعث کاهش 20 درصدی در مصرف فولاد خواهد شد، آماده استفاده مهندسین گرانقدر گردید.

پس از گذشت چندین سال از ارایه بسیار موفق نرم‌افزار ETABS MATE که بصورت چشمگیر مورد اقبال مهندسین محاسب قرار گرفت و در طراحی سازه های بسیار بزرگ و پیچیده زیادی بکار گرفته شد و نیز با توجه به درخواستهای مکرر کاربران گرامی که از سبک و سیاق نرم‌افزار و خروجیهای آن بسیار راضی بودند، بر آن شدیم که نرم افزار دیگری طراحی نماییم که همانند نرم‌افزار ETABS MATE در بالاترین سطح تعامل با کاربر بتواند جزئیات آرماتوربندی دال فونداسیون را نیز بصورت خودکار و بدقت محاسبه نماید، که اینک نتیجه آن پیش روی شما قرار گرفته است.
   نرم‌افزار FOUNDA MATE بصورت کاملا حرفه‌ای و مستقل و بدون هیچ محدودیتی در تعداد و نام المانها، نوع سازه و مساحت پروژه با دقت و سرعتی بسیار بالا فرآیند محاسبه جزییات، تولید لیستوفرها و ترسیم نقشه‌های اجرایی را در کسری از ثانیه به انجام میرساند و علاوه بر نمایش جزییات محاسبه شده در محیط گرافیکی و قابل ویرایش خود، نقشه‌های اجرایی بسیار با کیفیتی را با فرمت ترسیمات معمول نرم‌افزار AutoCAD ارائه مینماید.

برخی از قابلیتهای نرم‌افزار FOUNDA MATE :

 سازگاری نرم افزار با تمامی نسخه های نرم افزار SAFE ازجمله SAFE 14 ،SAFE 12 ،SAFE 8 و SAFE 2016.
 دارا بودن الگوریتمهای هوشمند طراحی  اقتصادی جزییات میلگردهای تقویتی براساس شکل دیاگرام فولاد نوارهای طراحی.
 کاهش 20 درصدی در مصرف فولاد با استفاده از الگوریتم هوشمند طراحی اقتصادی نرم افزار نسبت به طراحی دستی.
 قابلیت ارائه جزییات اجرایی برای نوارهای طراحی مورب تعریف شده در نسخه 12 به بالای نرم افزار SAFE.
 قابلیت ارائه جزییات اجرایی برای نوارهای طراحی شکسته یا نوارهای چند وجهی تعریف شده در نسخه 12 به بالای نرم افزار SAFE.
 دارا بودن لایه درفتینگ بمنظور ایجاد تصحیحات لازم در جزییات میلگردهای تقویتی، قبل ازاکسپورت کردن نقشه ها به نرم افزار اتوکد.
 هوشمندی بالای نرم افزار در درک هندسه فونداسیون که سبب میشود کاربر بتواند بدون هیچ محدودیتی هندسه فونداسیون را تعریف نماید.
 امکان ایمپورت کردن فونداسیون هایی که هندسه آنها با استفاده از یک یا چند، چندظلعی بزرگ  و بازشوهای متعدد تعریف شده اند.
 امکان ایمپورت کردن فونداسیون هایی که هندسه آنها با استفاده از چندظلعیهای متعدد در مجاورت هم تعریف شده اند.
 امکان تعریف میلگردهای سراسری بصورت مجزا برای شبکه بالا و شبکه پایین نوارهای طراحی.
 امکان تعریف میلگردهای سراسری و عرضی برای نوارهای طراحی واقع در لایه های A و B و Other بصورت مجزا.
 امکان اختصاص بسیار راحت میلگردهای سراسری و عرضی برای هریک از نوارهای طراحی بصورت جداگانه با کلیک ماوس برروی نوار مورد نظر.
 امکان ویرایش بسیار راحت سایز، تعداد، طول و موقعیت میلگردهای تقویتی فونداسیون بوسیله ماوس در لایه درفتینگ نرم افزار.
 امکان مشاهده دیاگرامهای مساحت فولاد کل مورد لزوم در نوارهای طراحی بشکلی بسیار کاربردی در محیط گرافیکی نرم افزار.
 امکان مشاهده دیاگرامهای مساحت فولاد تقویتی مورد لزوم در نوارهای طراحی  در محیط گرافیکی نرم افزار.
 امکان مشاهده دیاگرامهای مساحت فولاد برشی مورد لزوم در نوارهای طراحی در محیط گرافیکی نرم افزار.
 امکان ترسیم خم انتهایی میلگردهای تقویتی که در نزدیکی لبه های فونداسیون واقع هستند با قابلیت پیکربندی.
 امکان تعریف بسیار راحت مقاطع عرضی فونداسیون با کلیک ماوس روی هر نقطه دلخواه.
 امکان مشاهده و ویرایش تمامی جزئیات مقاطع عرضی فونداسیون.
 امکان تعریف میلگردهای گونه در مقاطع عرضی فونداسیون.
 امکان محاسبه طول وصله میلگردها در موقعیتهای مختلف منطبق بر روابط آیین نامه و یا براساس ضرایب تعریف شده توسط کاربر.
 امکان تعریف بسیار راحت خطوط اندازه گذاری فونداسیون با کلیک ماوس روی موقعیتهای مورد نظر.
 امکان ترسیم نقشه های اجرایی بصورت مجزا برای هر یک از جهات.

 اطلاعات بیشتر

برای دریافت نمونه نقشه های اجرای  ترسیم شده بوسیله نرم‌افزار FOUNDA MATE میتوانید از لینک زیر استفاده نمایید.


Download  AutocCAD Demo Sample.DWG        size: 0.28 MB

Download  PDF  Drawing Sample.PDF                size: 0.72 MB

سمینار آموزشی نرم افزار ETABS MATE با همکاری سازمان نظام مهندسی و گروه مهندسین فراسا در استان آذربایجان غربی


این سمینار با هدف آموزش قابلیتهای ویژه نرم افزار ETABS MATE و نیز تشریح نکات خاص و حرفه ای آن، بمنظور استفاده صحیح از تمامی امکانات و قابلیتهای نرم افزار، با همکاری سازمان نظام مهندسی استان آذربایجان غربی و گروه مهندسین فراسا برگزار گردید.






  دیتیلینگ موفق هزاران سازه کوچک تا متوسط و صدها سازه با مقیاسهای بزرگ تا بسیار بزرگ توسط  ETABS MATE

 نرم افزار ETABS MATE این افتخار را داشته است که در سالهای اخیر توسط شرکتهای مشاوره بزرگ در طراحی و دیتیلینگ چندین سازه بسیار بزرگ با متراژهای بالای یکصد هزار متر مربع بصورت کاملا موفق مورد استفاده قرار گیرد که در اینجا یک نمونه از آنها آورده شده است. شایان ذکر است که این پروژه دارای مساحتی بالغ بر 60 هزار متر مربع در 40 طبقه میباشد که توسط آقای دکتر حسین پهلوان دانشیار گروه سازه و زلزله دانشگاه صنعتی شاهرود انجام شده است.

در طی سالهای ارایه ETABS MATE این نرم افزار بصورت مداوم مورد توسعه قرار گرفته است و در حال حاضر به یکی از قدرتمندترین، سریعترین و هوشمندترین نرم افزارهای دیتیلینگ سازه های بتنی تبدیل شده است. نرم افزار ETABS MATE بصورت کاملا حرفه ای و مستقل و بدون هیچ محدودیتی در تعداد و نام المانها، نوع سازه، تعداد طبقات و مساحت پروژه با سرعتی بسیار زیاد، فرایند محاسبات جزییات سازه و تولید نقشه های اجرایی را برای مهندسین طراح سازه انجام میدهد. قابلیتهای حرفه ای و منحصر بفرد نرم افزار از یک سو و محیط گرافیکی جذاب، راحت و کاربرپسند نرم افزار از سوی دیگر، باعث شده است تا نرم افزار هم مورد استفاده مهندسین طراح پیش کسوت و شرکتهای مشاوره بزرگ و هم مهندسین طراح جوانتر قرار بگیرد و در طراحی صدها سازه بزرگ تا بسیار بزرگ و پیچیده و هزاران پروژه با مقیاسهای کوچک تا متوسط مورد استفاده قرار بگیرد.

برگزاری سمینار آموزشی نرم افزار ETABS MATE با همکاری دانشگاه هاتف و گروه مهندسین فراسا

    این سمینار  آموزشی با هدف معرفی قابلیتهای ویژه نرم افزار ETABS MATE و نیز آموزش نکات خاص آن، بمنظور استفاده صحیح و حرفه ای از تمامی امکانات و قابلیتهای نرم افزار، با همکاری دانشگاه هاتف و گروه مهندسین فراسا در تاریخ 23 آذرماه 1397 در سالن همایشهای فردوسی دانشگاه زاهدان بر گزار گردید.


دانلود جزوه سمینار:

  Download Quick Start.PDF

 نسخه جدید 1.3.550 نرم افزار ETABS MATE بسیار حرفه ای تر، هوشمندتر و قدرتمندتر از پیش

    نسخه جدید نرم افزار ETABS MATE با بکارگیری روالهای هوشمند متعدد و اضافه شدن بسیاری قابلیتهای کارآمد و منحصر بفرد، آماده و برای کاربران فهیم و گرانقدر نرم افزار ارسال گردید. بواسطه قابلیتهای و روالهای اضافه شده، نرم افزار بسیار هوشمندانه تر، حرفه ای تر و قدرتمندتر از پیش، ترسیمات بسیار با کیفیتی با کمترین نیاز به ویرایش را ارائه خواهد داد.

قابلیتهای جدید افزوده شده به نرم افزار در نسخه جدید شامل موارد زیر میباشد:

  امکان ترسیم خودکار خاموت بسته پیرامون میلگردهای واقع در ناحیه مرزی دیوارهای برشی

   امکان امتداد دادن خاموت بسته پیرامون میلگردهای درون ناحیه مرزی به داخل ستون کناری

  افزودن الگوریتم هوشمند یکپارچه سازی میلگردهای تقویتی متصل به هم در پلان تیرها

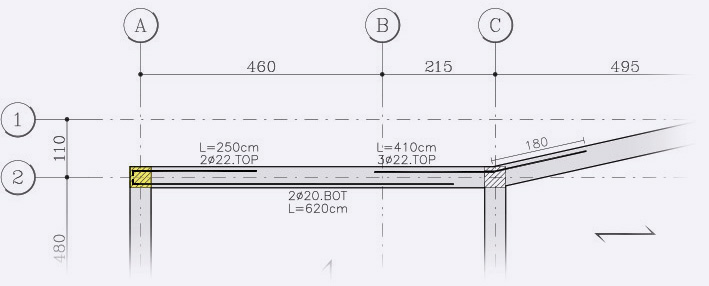

  افزودن الگوریتم هوشمند امتداد دادن انتهای میلگردهای تقویتی بدرون ستون یا تیر انتهایی

  افزودن الگوریتم هوشمند ترسیم خم انتهایی در میلگردهای تقویتی انتهایی

  افزودن الگوریتمهای هوشمند برای لیبلینگ میلگردهای تقویتی تیرها در پلان

  افزودن الگوریتمهای هوشمند تریم و اکستند کردن خطوط لبه‌ای تیرها در پلان

  افزودن امکان تولید جداول لیستوفر میلگردهابه تفکیک طبقات

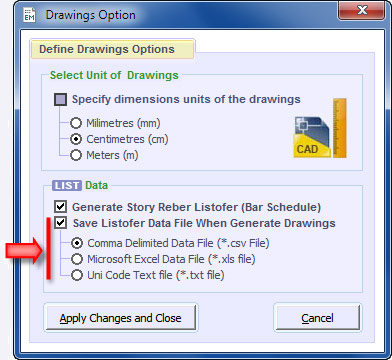

  افزودن امکان ذخیره اطلاعات لیستوفرها بصورت فایل اکسل، فایل متنی و ...

  تفکیک خاموتها و میلگردهای اصلی در جداول لیستوفر

  افزودن امکان تعریف عمق ترسیم برای خاموت ویژه ستونها در فونداسیون

  افزودن الگوریتمهای هوشمند تصحیح جهت قرار گیری لیبلها در پلان تیرها

  تغییراتی در روابط کاربری نرم افزار بمنظور راحتی بیشتر کاربران

  بهبود برخی روالها و الگوریتمهای نرم افزار


لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.550 Release Note.PDF (3.2 MB)

و برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample 1.DWG (2.1 MB)

  سمینار آموزشی نرم افزار ETABS MATE با همکاری سازمان نظام مهندسی ساختمان استان فارس و گروه مهندسین فراسا

 این سمینار بمنظور معرفی قابلیتهای ویژه نرم افزار ETABS MATE و نیز آموزش نکات خاص آن، با هدف استفاده صحیح و حرفه ای از تمامی امکانات و قابلیتهای نرم افزار، با همکاری سازمان نظام مهندسی ساختمان استان فارس و با سخنرانی مهندس محمد مهدی اسلامیزاده مدیر گروه مهندسین فراسا و حضور جمعی از کاربران گرانقدر نرم افزار در تاریخ 18 مهرماه 1397 در سالن قوام الدین شیرازی واقع در ساختمان نظام مهندسی استان فارس برگزار گردید.

همچنین در این سمینار ابزار جدید ترسیم فونداسیون که بزودی به نرم افزار افزوده خواهد شد نیز رونمایی گردید.

دانلود جزوه سمینار:

  Download Quick Start.PDF

 نسخه 1.3.540 نرم افزار با بسیاری تواناییهای جدید برای کاربران گرامی ارسال گردید

نسخه جدید نرم افزار با اضافه شدن قابلیتهای جدید و بهبود برخی از الگوریتمها و روالها، آماده استفاده کاربران گرامی گردید.

تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  افزودن گزینه فورس کردن نرم افزار به درنظر گرفتن سنجاقی برای تمامی میلگردهای طولی ستونها

   بهینه‌تر کردن الگوریتم های محاسبه جزییات خاموت ستونها

  بهینه کردن الگوریتم تیپ بندی ستونها بمنظور اقتصادی تر شدن پروژه

  افزودن کنترل هوشمند نرم‌افزار درخصوص صحت فرمت اطلاعات ورودی

  افزودن امکان تعیین جهت خم میلگردهای ریشه بسمت داخل و یا خارج ستون

  افزودن امکان درج یا عدم درج خاموت ستونها در قسمت اتصال

  افزودن امکان درج یا عدم درج حداکثر شیب مجاز خم شدگی میلگردهای طولی ستونها

  درج نام مقطع تیرهای فلزی در پلان جزئیات تیرها

  تغییراتی در روابط کاربری نرم افزار بمنظور راحتی بیشتر کاربران

  بهبود برخی روالها و الگوریتمهای نرم افزار

لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.540 Release Note.PDF (1.9 MB)

 رونمایی از نسخه 1.3.530 نرم افزار با بسیاری قابلیتها و امکانات جدید

نسخه جدید نرم افزار ETABS MATE با اضافه شدن حالت شکل پذیری ویژه و بسیاری قابلیتها و امکانات جدید، بصورت رایگان برای کاربران گرانقدر نرم افزار ارسال گردید.

تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  امکان تعریف سنجاقی و یا تعداد ساقهای خاموت برای مقاطع تیری

در نسخه جدید این امکان به کاربر داده میشود که تعداد ساقهای فولاد عرضی مقاطع تیری را تعیین نماید. پیش فرض نرم‌افزار برای تعداد ساقها عدد دو میباشد که در این حالت بصورت خاموت بسته در پیرامون میلگردهای طولی تیر در نظر گرفته خواهد شد. درصورت افزایش تعداد ساقها، مازاد دو عدد ساق بصورت سنجاقیهای متقارن روی میلگردهای طولی تیر و درون خاموت بسته پیرامونی در نظر گرفته میشود. تعیین تعداد ساقها از طریق رابط کاربری تعریف مقاطع تیری که از منوی Define گزینه Beam Type-Section در دسترس میباشد، امکانپذیر خواهد بود.
همانگونه که در تصویر زیر مشخص است، در قسمت Tie Legs کاربر قادر به تعیین تعداد ساقها برای هریک از مقاطع تیری میباشد.



 در تصویر زیر نمونه خروجی نرم‌افزار برای مقاطع تیری با تعداد ساقهای فولاد عرضی متفاوت آورده شده است:

  امکان تعریف آرماتورهای گونه برای مقاطع تیری

در نسخه جدید این امکان به نرم‌ا‌فزار افزوده گردیده است که کاربر بتواند آرماتورهای گونه را نیز برای مقاطع تیری تعریف نماید. سطح مقطع این فولادها تنها در محاسبات مربوط به آرماتورهای پیچشی وارد خواهند شد. بصورت پیش فرض نرم‌افزار برای مقاطع تیری آرماتور گونه درنظر نمیگیرد، اما کاربر میتواند از طریق منوی Define گزینه Beam Type-Section و از طریق رابط کاربری مشخصات مقاطع تیری، آرماتورهای گونه را در طرفین مقطع تیر تعریف نماید. همانگونه که در تصویر زیر مشاهده میگردد در قسمت Typical Longitudinal Rebar Details با استفاده از آیتم Face این میلگردها برای هر مقطع تیری قابل تعریف میباشند.



در تصویر زیر نمونه خروجی نرم‌افزار برای مقاطع تیری با آرماتورهای گونه متفاوت آورده شده است:



  امکان تنظیم پارامترهای شکل پذیری ویژه بصورت اتوماتیک برای سازه

در نسخه جدید کاربران میتوانند حالت شکل پذیری متوسط و یا ویژه را برای سازه انتخاب نمایند. درصورتیکه هریک از حالتهای مذکور از طرف کاربر انتخاب گردد، نرم افزار بصورت خودکار تمامی تنظیمات مربوطه در قسمتهای مختلف را براساس حالت تعیین شده تنظیم مینماید. در صورتیکه حالت شکل پذیری ویژه انتخاب گردد، نرم افزار بصورت خودکار پارامترهای مرتبط را برای ستونها، تیرها و دیوارهای برشی، بگونه‌ای که در قسمتهای بعدی توضیح داده میشود، برای حالت شکل پذیری ویژه تنظیم خواهد نمود.
هنگامی که یک سازه جدید به نرم‌افزار ایمپورت میگردد رابط کاربری زیر بصورت خودکار نمایان میگردد که از طریق آن میتوان مشخصات مصالح و نوع شکل پذیری سازه را تعریف نمود.


  امکان محاسبه خاموت ستونها در حالت شکل پذیری ویژه

در نسخه جدید این قابلیت به نرم‌افزار اضافه گردیده است که فولادهای عرضی ستونها هم برای شکل پذیری متوسط و هم برای شکل پذیری ویژه قابل طراحی باشند. درصورتیکه شکل پذیری ویژه توسط کاربر انتخاب گردد، نرم‌افزار براساس بندهای 9-23-4-2-3-2، 9-23-4-2-3-4 و 9-23-4-2-3-11 مبحث نهم مقررات ملی ساختمان ویرایش سال 92، که مشابه روابط گفته شده در Table 18.7.5.4 ،ACI 2014 میباشد، فولادهای عرضی را محاسبه و طراحی می‌نماید. در این حالت نرم افزار مقادیر را از روابط زیر محاسبه و براساس آن خاموتهای بسته و سنجاقیهای ستونهای سازه را  براساس ظوابط مربوطه طراحی مینماید:

بمنظور محاسبه خاموتهای ستونها در حالت ویژه میتوانید از منویDefine  و گزینه Column Section Tie Detail استفاده نمایید تا رابط کاربری مشاهده خصوصیات ستونها نمایان گردد. در این رابط کاربری از طریق فعال کردن گزینه Calculate Tie Details of Column for Special Moment Frame میتوانید حالت ویژه را فعال و یا غیر فعال نمایید


  ترسیم سنجاقی بصورت یکدرمیان در تیرها در حالت شکل پذیری ویژه

درصورتیکه در هنگام ایمپورت کردن مدل به نرم‌افزار و یا پس از آن از طریق منوی Define  و گزینه Material Properties / Elements Type of Project، حالت شکل پذیری ویژه از طریق انتخاب گزینه Special Sway Elements، برای سازه فعال شده باشد، نرم افزار بصورت خودکار در مقاطع تیری بصورت یکدرمیان برای آرماتورهای طولی مقطع،سنجاقی درنظر خواهد گرفت.
شایان ذکر است که جزییات مذکور از طریق رابط کاربری Beam Type Section براحتی قابل مشاهده و یا ویرایش میباشند. این رابط کاربری از از طریق منوی Define  و گزینه Beam Type – Section Details در دسترس میباشد


  ترسیم سنجاقی بصورت یکدرمیان در تیرها در حالت شکل پذیری ویژه

در نسخه جدید این قابلیت به نرم‌افزار اضافه گردیده است که کنترل آرماتور پایین در ایستگاههای انتهایی تیرها، هم برای حالت شکل پذیری متوسط و هم برای شکل پذیری ویژه بصورت خودکار انجام پذیرد. این قابلیت از طریق منوی Design و گزینه Frame Reinforcing Design Configuration بصورتی که در تصویر زیر مشاهده میگردد قابل پیکربندی شدن میباشد.

   امکان محاسبه فاصله بین سنجاقیها و خاموتهای دیوارهای برشی در حالت شکل پذیری ویژه

در نسخه جدید این قابلیت به نرم‌افزار اضافه گردیده است که کنترل فاصله بین خاموتها در ناحیه مرزی دیوارهای برشی هم برای حالت شکل پذیری متوسط و هم برای شکل پذیری ویژه بصورت خودکار انجام پذیرد. درصورتیکه حالت شکل پذیری ویژه توسط کاربر انتخاب گردد، نرم افزار فاصله بین خاموتها و سنجاقیهای درون ناحیه مرزی دیوارهای برشی را بر اساس بند 9-23-4-2-3-4 مبحث نهم مقررات ملی محاسبه خواهد نمود.
تنظیم این قابلیت از طریق منوی Design و گزینه  Shear Wall Reinforcing Design Configuration بصورتی که در تصویر زیر مشاهده میگردد قابل پیکربندی شدن میباشد.

  امکان افزایش طول وصله برای آرماتورهای طولی دیوارهای برشی در حالت شکل پذیری ویژه

 در نسخه جدید این قابلیت به نرم‌افزار اضافه گردیده است که در حالت شکل پذیری ویژه نرم‌افزار بصورت خودکار طول وصله میلگردهای را 25 درصد افزایش دهد. تنظیم این قابلیت از طریق منوی Design و گزینه Shear Wall Reinforcing Design Configuration قابل پیکربندی شدن میباشد.
شایان ذکر است که در صورتیکه در ابتدای ایمپورت کردن مدل سازه، حالت شکل پذیری ویژه توسط کاربر انتخاب شده باشد، نرم افزار بصورت خودکار تمامی این پارامترها را پیکربندی خواهد نمود اما قابلیت ویرایش تک تک آنها توسط کاربر نیز وجود خواهد داشت.

  امکان انتخاب حالت یک ردیفی و یا دو ردیفی برای درج عنوان آکسها در پروفیل طولی تیرها

در نسخه جدید کاربران میتوانند انتخاب نمایندکه عنوان آکسها در جهات X و Y برای هر تقاطع، در یک ردیف روی نقشه‌های اجرایی پروفیل طولی تیرها درج شود و یا در دو ردیف. درج عنوان آکسها در دو ردیف در پروژه‌های بزرگ که تعداد آکسها زیاد است و مجبور به نامگذاری آکسها درجهت X با ترکیبی از حروف و اعداد میشویم، برای جلوگیری از اشتباه بسیار مفید خواهد بود. این گزینه در رابط کاربری اکسپورت کردن پروفیل طولی تیرها در دسترس میباشد.

  درج عنوان طبقه در تایتل پروفیل طولی تیرها و تغییراتی در نحوه ترسیم پروفیلها

در نسخه جدید بمنظور تفکیک بهتر تیرهای در طبقات مختلف سازه، نرم‌افزار در تایتل پروفیل طولی تیرها، عنوان طبقات را نیز در کنار متن ارتفاع قرار گیری تیر، بصورتی که در تصویر زیر مشاهده میگردد، درج مینماید.
مچنین همانگونه که در تصویر زیر مشاهده میگردد، لیبل عنوان مقطع تیر و ابعاد تیر بمنظور همخوانی بیشتر ترسیمات تولید شده توسط نرم‌افزار با استانداردهای جهانی، به موقعیت وسط در بالای ارتفاع تیر منقل شده است.
همچنین در نسخه جدید، درصورتیکه فولاد عرضی تیر، غیر از یک خاموت بسته باشد، یعنی دارای سنجاقی نیز باشد، بمنظور جلوگیری از اشتباه آرماتوربندها، شکل خاموت و سنجاقیهای آن نیز در زیر جزئیات مربوط به فولادهای عرضی تیر، بصورتی که در تصویر زیر مشاهده میگردد، بصورت خودکار ترسیم خواهد شد.

  کنترل هوشمند در ترسیم آکسها بمنظور جلوگیری از روی هم افتادگی آنها در پلانهای سازه
در نسخه جدید بمنظور جلوگیری از رویهم افتادن حباب عنوان آکسهای با فاصله کم از هم  در پلانهای سازه، الگوریتم هوشمندی به نرم‌افزار اضافه شده است تا در صورت رویهم افتادگی، بصورت خودکار حبابهای عنوان و خطوط گرید را جابجا نماید و از رویهم افتادگی و ناخوانا شدن آنها جلوگیری بعمل آید.
همانگونه که در تصویر زیر مشاهده میگردد، با اعمال این الگوریتم هوشمند در نسخه جدید، حباب عنوان آکس A1 و نیز آکسهای D2 ،D1 و D3 بصورت خودکار توسط نرم‌افزار جابجا و از روی هم افتادگی و ناخوانا شدن آنها جلوگیری شده است.
همچنین بمنظور شکیلتر شدن نقشه‌های تولیدی نرم‌افزار، یک سایه در زیر حباب آکسها اضافه گردیده است.

  امکان تعیین واحد برای ترسیم نقشه‌های اجرایی

در نسخه جدید کاربران میتوانند واحدهای میلیمتر، سانتیمتر و یا متر را برای تولید نقشه‌های اجرایی سازه خود انتخاب نمایند. پیش فرض نرم‌افزار همانند قبل واحد سانتیمتر میباشد اما از طریق منوی Export و سپس گزینه Unit of Exporting Drawings میتوان همانند تصویر زیر براحتی واحدهای دیگری را نیز برای تولید نقشه‌های خروجی نرم افزار انتخاب نمود.

  تنظیم اتوماتیک ابعاد بوردرها با استاندارد کاغذهای A در نقشه‌های اجرایی

در نسخه جدید، نرم افزار بصورت اتوماتیک بوردر ترسیماتی پلانهای سازه را با ابعاد استاندارد کاغذهای A متناسب مینماید تا در صورت لزوم به چاپ مستقیم خروجیهای نرم افزار، احتیاج به تصحیح بوردهای ترسیماتی نباشد. در تصویر زیر نمونه‌ای از خروجیهای نرم افزار آمده است.

  بهینه کردن حالت ترسیمی Method 1 برای ترسیم کاربردیتر جزییات تیرها در پلان

در نسخه جدید نرم‌افزار در حالت ترسیمی Method 1 برای ترسیم جزییات تیرها در پلان، تغییراتی بمنظور کابردیتر شدن نقشه‌های اجرایی این متد ایجاد گردیده است. Method 1 یکی از متدهای قابل انتخاب برای ترسیم نقشه‌های اجرایی جزییات تیرها در پلان سازه میباشد که از طریق منوی Export و گزینه Export Frame Drawings to AutoCAd در دسترس کاربران میباشد.

  افزایش تعداد مقاطع تیری قابل ایمپورت کردن در نرم‌افزار به 1500 مقطع

در برخی از پروژه‌های بزرگ تعداد مقاطع تعریف شده از سوی محاسب بسیار زیاد میباشد، و یا مقاطع بدون استفاده زیادی در مدل ایتبز تعریف میگردد، بهمین علت بمنظور انتقال بدون اشکال اطلاعات این قبیل مدلها، سایز ماتریسهای نرم‌افزار برای ذخیره تا 1500 مقطع، افزوده گردید.

  بهبود برخی روالها و الگوریتمهای نرم افزار

بمنظور راحتی بیشتر کاربران، اصلاح برخی باگها و نیز افزایش کیفیت گرافیک ترسیمات و خروجیهای اجرایی نرم افزار، تغیییراتی در برخی روالها ایجاد و یا تصحیحات لازمه اعمال گردید.
همچنین مسئله عدم لیبلینگ میلگردهایی که با آرایش مستطیلی درون قسمت ستونی در سکشن دیزاینر برای دیوارهای برشی تعریف میشوند نیز در این نسخه مرتفع گردید.
همچنین تصحیحاتی در روالهای ترسیم نماد راستای سقفها در حالتی که ابعاد سقف بسیار کوچک است، جهت بهبود کیفیت گرافیکی سقفها انجام گرفته است.


لطفا برای دریافت فایل مشروح تغییرات انجام شده در نسخه جدید نرم افزار از لینک زیر استفاده نمایید.


ETABS MATE 1.3.530 Release Note.PDF (1.9 MB)

 نسخه 1.3.520 نرم افزار با بسیاری تواناییهای جدید برای کاربران گرامی ارسال گردید

نسخه جدید نرم افزار با اضافه شدن قابلیتهای جدید و بهبود برخی از الگوریتمها و روالها، آماده استفاده کاربران گرامی گردید.

تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  امکان تعیین محل وصله میلگردهای طولی ستونها

در نسخه جدید این امکان به کاربر داده میشود که محل وصله میلگردهای طولی ستون را در پایین طبقه و یا و در وسط ارتفاع طبقه انتخاب نماید. وصله میلگردهای طولی ستونها بصورت پیش فرض در پایین طبقه انجام میگردد. اما بوسیله گزینه Bar Splice Position در قسمت تنظیمات پارامترهای ترسیم ستونها، میتوان محل وصله شدن میلگردها در نقشه های اجرایی را براحتی تعیین نمود. همانگونه که در تصویر زیر مشاهده میگردد وصله میلگرهای ستونهای تیپ C2 و C4 در وسط ارتفاع طبقه ترسیم شده است.


  امکان تعیین وجود یا عدم وجود وصله میلگردهای طولی ستونها در طبقه اول سازه

برخی موارد مهندسین محاسب بعلت بالا بودن درصد فولاد در ستونهای طبقه اول و یا بعلت کاهش هزینه های ساخت ترجیح میدهند که وصله میلگردهای ستون را در طبقه اول انجام ندهند و میلگردهای ریشه ستون در فونداسیون تا بعد از سقف اول سازه امتداد یابند و سپس وصله در طبقه دوم انجام پذیرد. این امکان در نسخه جدید برای کاربران نرم افزار از طریق گزینه Splice in 1st Story در قسمت تنظیمات پارامترهای ترسیم ستونها فراهم گردیده است. همانگونه که در تصویر بالا مشاهده میگردد وصله میلگرهای ستونهای تیپ C3 و C4 در طبقه اول انجام نشده و در طبقه دوم ترسیم شده است.

  ترسیم خاموتها و درج تعداد خاموتها در پلان جزئیات خاموتگذاری تیرهای سازه

در نسخه جدید کاربر میتواند انتخاب نماید که خاموت تیرها از نمای بالا در  پلان جزئیات خاموتگذاری تیرها ترسیم شود و یا خیر. در این نسخه خاموتها بصورت پیش فرض ترسیم میگردند اما کاربران از طریق گزینه Draw Ties Inside Beam Edge in Tie Plan در قسمت تنظیمات پارامترهای ترسیم تیرها، میتوانند ترسیم و یا عدم ترسیم خاموتها را تعیین نمایند.
همچنین از طریق گزینه Number of Ties in the Tie Details Plan میتوان درج یا عدم درج تعداد خاموتها در پلان جزییات خاموت تیرها را تعیین نمود.

  اضافه شدن پارامتر قابل تنظیم (L/d) ماکزیمم برای اعمال خاموتهای یکسان در کل طول تیر در پلان ترسیم جزئیات خاموت تیرها

توسط این گزینه کاربر قادر خواهد بود حداکثر طول تیر را بصورت ضریبی از ارتفاع تیر، برای ترسیم خاموت یکسان ویژه در کل طول تیر مشخص نماید. این گزینه بصورت پیش فرض روی عدد 6 تنظیم شده است. بعنوان مثال اگر ارتفاع تیری 40 سانتیمتر باشد بنابراین اگر طولش تا حداکثر 240 سانتیمتر باشد برای کل طول تیر خاموت ویژه و بصورت یکسان ترسیم خواهد نمود و درصورتیکه طولش بیشتر از 240 سانتیمتر باشد در انتها های تیر خاموت ویژه و در وسط تیر خاموت غیر ویژه ترسیم خواهد نمود.
تنظیم این پارامتر توسط گزینه L/d)max to Consider Uniform Ties) در قسمتExport Drawing Configuration امکان پذیر خواهد بود.

  ایجاد تغییرات ساختاری در رابط کاربری ترسیم نقشه های اجرایی فریم سازه و افزوده شدن بسیاری پارامترهای کنترلی برای شخصی سازی نحوه ترسیم جزئیات تیرها در پلان

بمنظور شخصی سازی بیشتر ترسیمات، دخالت بیشتر کاربران در فرآیند تولید نقشه ها و نیز بالا بردن کیفیت ترسیم جزئیات، طیف وسیعی از پارامترهای کنترلی به رابط کاربری ترسیم نقشه های فریم سازه افزوده گردید و پارامترهای موجور در این رابط کاربری به دو بخش تنظیمات پارامترهای کنترلی تیر و ستون مجزا گردیدند.
همانگونه که در تصویر زیر مشاهده میگردد، از طریق سربرگهای Column و Beam Plan در قسمت Export Drawing Configuration میتوان به پارامترهای پیکربندی ترسیمات مربوط به جزئیات ستونها و یا جزئیات تیرها در پلان دسترسی یافت.
 از جمله آیتمهای اضافه شده میتوان به پارامترهای ترسیم یا عدم ترسیم لبه تیرها از نمای بالا، پارامتر ترسیم یا عدم ترسیم خطوط گرید، پارامتر ترسیم یا عدم ترسیم ریبهای سقف تیرچه بلوک و بسیاری پارامترهای دیگر در تک تک پلانهای جزئیات اشاره نمود.

  افزایش تعداد خطوط گرید قابل تعریف به 100 و حذف گریدهای مخفی تعریف شده در مدل ایتبز

در نسخه جدید بمنظور جلوگیری از ایجاد خطا در هنگام ذخیره سازی سازه های بزرگ با تعداد گریدهای بیش از 70 عدد، تعداد گریدهای قابل تعریف در پروژه به 100 عدد افزایش یافت و همچنین برای شکلیل تر شدن نقشه ها، گریدهای مخفی تعریف شده در مدل ایتبز بصورت خودکار حذف می گردند.

  افزایش تعداد طبقات از 50 به 100 طبقه بمنظور امکان وارد سازی سازه های بسیار بلند

با توجه به استفاده از نرم افزار برای دتایل کردن سازه های بلند در کشور عزیزمان و بخصوص در کشورهای دیگر، تعداد طبقات قابل قبول سازه از 50 به 100 طبقه افزایش یافت.

  سازگار نمودن نرم افزار با ETABS 2016

بمنظور سازگاری نرم افزار با نسخه ETABS 2016 اقدامات لازم انجام پذیرفت.


  نامگذاری خودکار پیشنهادی نرم افزار برای ترسیمات تولید شده توسط نرم افزار

بمنظور راحتی بیشتر کاربران و نیز مشخص بودن نوع و زمان ایجاد نقشه های تولیدی، نرم افزار برای هریک از خروجیها بصورت خودکار با توجه به نوع و زمان ایجاد فایل، نامی را پیشنهاد میدهد که البته توسط کاربر نیز قابل تغییر است. با توجه به این ویژگی جدید مدیریت نقشه های تولید شده برای کاربران نرم افزار راحتتر خواهد بود.

  بهبود برخی روالها و الگوریتمهای نرم افزار

بمنظور راحتی بیشتر کاربران، اصلاح برخی باگها و نیز افزایش کیفیت گرافیک ترسیمات و خروجیهای اجرایی نرم افزار، تغیییراتی در برخی روالها ایجاد و یا تصحیحات لازمه اعمال گردید.


برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample 1.DWG (1.7 MB)

 نسخه 1.3.518 نرم افزار با بسیاری تواناییهای جدید برای کاربران گرامی ارسال گردید

نسخه جدید نرم افزار با اضافه شدن قابلیتهای جدید و بهبود برخی از الگوریتمها و روالها، آماده استفاده کاربران گرامی گردید.
تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  کنترل طول ناحیه ویژه دو انتهای تیرها بر اساس منحنی برش

در نسخه جدید طول نواحی ویژه در دو انتهای تیرها که میبایست براساس آیین نامه در آنها خاموت ویژه تعبیه گردد، براساس منحنی برش نیز کنترل میگردد و براساس محاسبات انجام شده و نیز ظوابط آیین نامه، طول نواحی انتهایی که میبایست خاموت ویژه درون تیرها تعبیه گردد بر روی تیرها در محیط گرافیکی نرم افزار و نیز در نقشه های اجرایی مربوطه درج میگردد.


  امکان تعیین حداکثر فاصله بین خاموتها در تیرها

در نسخه جدید کاربران قادر خواهند بود علاوه بر حداقل فاصله بین خاموتها، حداکثر فاصله بین خاموتها را نیز تعیین نمایند. در این حالت همواره فاصله بین خاموتها از حداکثر تعیین شده توسط کاربر کمتر خواهد بود و به این ترتیب کاربران کنترل کاملی بر فاصله بین خاموتها خواهند داشت.
برای تنظیم این پارامترها در نرم افزار ابتدا از منوی Design گزینه Frame Reinforcing Design Configuration را انتخاب نمایید و یا کلید F6 کیبورد را فشار دهید تا پنجره تنظیم پارامترهای آرماتوربندی فریم سازه مشاهده گردد. سپس در پنجره نمایان شده همانگونه که در تصویر زیر مشاهده میگردد، توسط گزینه Specify Ties Space Limit in Beams شما قادر خواهید بود مقادیر مینیمم و ماکزیمم فاصله بین خاموتها را براحتی تعیین نمایید.

  گرد کردن طول میلگردهای سراسری تیرها به فواصل تعیین شده از سوی کاربر درصورت امکان

در این نسخه، نرم افزار در قسمت ترسیم پروفیل طولی تیرها، طول میلگردهای سراسری تیرها را به ضرایب تعیین شده از سوی کاربر بصورت هوشمندانه در صورت وجود امکان لغزش میلگردهای سراسری بر روی یکدیگر، گرد مینماید.
بعنوان مثال درصورتیکه تیری یک دهانه باشد و یا طول آرماتور سراسری کمتر از 12 متر باشد که لزومی به وصله کردن میلگرد سراسری نباشد، نرم افزار طول میلگرد را به ضرایب یک سانتیمتری گرد مینماید تا ابعاد خم میلگردها با ابعاد معماری سازه متناقض نباشد اما درصورتیکه میلگرد سراسری دارای وصله باشد که امکان لغزش میلگردهای سراسری در محل وصله بر روی یکدیگر امکانپذیر باشد، نرم افزار طول میلگردهای سراسری را به ضریب تعین شده از سوی کاربر، گرد خواهد نمود.

  افزودن پارامتر ضریب بعد ستون در محاسبه طول بحرانی ستونها که میبایست در آن طول خاموت ویژه تعبیه گردد

در محاسبه طول بحرانی ستونها ویا همان Lo برای تعبیه خاموت ویژه، یکی از کنترلهای موجود بعد ستون میباشد، بوسیله پارامتر اضافه شده، کاربر میتواند ضریب بعد ستون را برای محاسبه طول بحرانی تعیین نماید. بغبارت دیگر توسط این پارامتر کاربر میتواند براحتی طول ناحیه بحرانی ستون را براساس ضریبی از بعد ستون تعیین و کنترل نماید.
برای تنظیم این پارامتر از منوی اصلی نرم افزار، منوی Define و سپس گزینه Column Section Tie Details را انتخاب نمایید و سپس در پنجره نمایان شده پارامتر Column Dimension Multiplayer for Calculate Lo Height را روی عدد مورد نظر خود تنظیم نمایید. این پارامتر بصورت پیش فرض بر روی عدد یک تنظیم شده است.

  محاسبه نسبت حجمی آرماتور دور پیچ به حجم کل هسته بر اساس مبحث نهم ویرایش 1392 برای خاموت دورپیچ ستونهای استوانه ای

در نسخه جدید در محاسبات مربوط به خاموت دورپیچ ستونهای استوانه ای، همانگونه که در تصویر زیر  مشاهده میگردد بر اساس بند 9-14-9-3 حداقل خاموت دورپیچ بر اساس نسبت حجمی آرماتور دورپیچ به حجم کل هسته کنترل میگردد.



  افزودن پارامتر تعیین گام رند کردن فاصله بین خاموتها و سنجاقیها در دیوارهای برشی

در نسخه جدید این امکان فراهم گردیده است که کاربران بتوانند فاصله ارتفاعی بین سنجاقیها و خاموتها در دیوارهای برشی را به ضرایب دلخواه خود گرد نمایند.
برای این منظور از منوی Design گزینه shear Wall Reinforcing Design Configuration را انتخاب نمایید تا رابط کاربری مربوطه نمایان گردد. سپس همانند تصویر زیر پارامتر Specify Rounding Step of Vertical Space Between Wall Ties and Tiepins را روی عدد مورد نظر خود تنظیم نمایید. این پارامتر بصورت پیش فرض روی عدد 1 تنظیم شده است.

   آپدیت کردن مقادیر پیش فرض ضخامت کاور بتنی میلگردهای المانهای مختلف سازه ای

در نسخه جدید مقادیر پیش فرض نرم افزار برای پوشش بتن میلگردهای تیر، ستون و دیوارهای برشی بر اساس تغییرات آیین نامه آپدیت گردیده است. این مقادیر از طریق منوی Define و گزینه Cover Thickness of Rebars قابل مشاهده و یا ویرایش میباشند.
در صورتیکه مقادیر پیش فرض نرم افزار بوسیله کاربر تغییر و ذخیره شده باشند، از طریق منوی Configuration Settings در رابط کاربری تنظیمات کاور میلگردها و سپس گزینه Delete User Default Configuration میتوان این تغییرات را حذف و مجددا مقادیر پیش فرض نرم افزار برای پوشش بتنی میلگردها را فعال نمود.


  بهبود برخی روالها و الگوریتمهای نرم افزار

بمنظور راحتی بیشتر کاربران، اصلاح برخی باگها و نیز افزایش کیفیت گرافیک ترسیمات و خروجیهای اجرایی نرم افزار، تغیییراتی در برخی روالها ایجاد و یا تصحیحات لازمه اعمال گردید.


گروه مهندسین فراسا اسپانسر کنفرانس ملی روشهای عددی در مهندسین عمران NMCE2016


    گروه مهندسین فراسا در جهت حمایت از اعتلای علمی مهندسین و ارج نهادن به تلاشهای اندیشمندان، صاحب نظران و پژوهشگران گرامی کشور عزیزمان، به جمع حامیان کنفرانس ملی روشهای عددی در مهندسی عمران، NMCE 2016 پیوست.

این کنفرانس در مباحث مهندسی عمران، مکانیک و علوم مرتبط با کامپیوتر، برق، تاسیسات و فناوری های نوین ساختمانی با حضور اندیشمندان، صاحب نظران و محققین و ارائه آخرین دستاوردهای علمی آنان در اسفندماه 1394 برگزار گردید.



آدرس سایت رسمی کنفرانس:

 http://NMCE2016.ir

 نسخه 1.3.515 نرم افزار با بسیاری تواناییهای جدید

    نسخه جدید نرم افزار با اضافه شدن بسیاری قابلیتهای جدید و بهبود برخی از الگوریتمها و روالها، آماده گردید و آماده استفاده کاربران گرامی میباشد. تغییرات ایجاد شده در نسخه جدید نرم افزار شامل موارد زیر میباشد:

  امکان وارد کردن نتایج طراحی سازه از ETABS 2016 به نرم افزار از طریق فرمت XML نیز فراهم گردید.

با توجه به حساسیت موتورهای پایگاه داده های اکسس مایکروسافت و مشکلاتی که برخی از کاربران در اکسپورت کردن و یا ایمپورت کردن نتایج بصورت فایل اکسس داشتند، امکان وارد کردن نتایج طراحی از ETABS 2015 با فرمت XML علاوه بر فرمتهای قبلی نیز به نرم افزار اضافه گردید. بنابراین در این نسخه کاربران قادر خواهند بود علاوه بر فرمت Access، فرمت RTF و فرمت متنی از فرمت XML نیز برای وارد کردن اطلاعات طراحی فریم سازه و دیوارهای برشی به نرم افزار استفاده نمایند.
فرمت XML همانند فرمت اکسس از دقت بسیار بالایی در انتقال داده ها برخوردار میباشد و علاوه بر پایداری بیشتر و مشکلات سیستمی کمتر، از سرعت بسیار بالایی نیز در اکسپورت کردن، ایمپورت کردن و ذخیره نمودن اطلاعات برخوردار میباشد.
روش تولید و ذخیره فایل نتایج طراحی با فرمت XML نیز کاملا مشابه ذخیره با فرمت اکسس میباشد. برای این منظور در ETABS 2015 از منوی File گزینه Export و سپس ETABS Table to XML را انتخاب نمایید تا رابط کاربری Choose Table نمایان گردد. سپس گزینه های Concrete Design یا Shear Wall Design و یا هر دو را انتخاب نمایید تا فایل XML حاوی نتایج طراحی در مسیر مورد نظر شما ذخیره گردد. توجه نمایید که در این حالت نیز سیستم واحدهای فایل میبایست kgf -cm باشد.

  ترسیم ریب ها و یا همان تیرهای فرعی بصورت خودکار در سقفهای تیرچه بلوک.

روالهای لازم درخصوص تشخیص، محاسبه و ترسیم ریب ها در سقفهای تیرچه بلوک به نرم افزار افزوده گردیده است تا نرم افزار بصورت خودکار و درصورت تمایل کاربر ریب ها را در سقفهای تیرچه بلوک ترسیم نماید. همانگونه که در تصویر زیر مشاهده میگردد در این رابط کاربری پیکربندیهای لازمه جهت ترسیم ریبها بصورت پیش فرض انجام گرفته است، اما این تنظیمات براحتی توسط کاربران قابل ویرایش و تغییر میباشند. علاوه بر ترسیم ریب ها در نقشه های اجرایی، در محیط گرافیکی نرم افزار نیز ریبها بصورتی که در شکل زیر مشاهده میگردد، ترسیم میشوند.

برای دریافت و مشاهده نمونه نقشه های  ترسیم شده با نسخه جدید نرم افزار میتوانید از لینک زیر استفاده نمایید.


Download  Demo Sample 1.DWG (1.4 MB)

  افزودن امکان وارد کردن بیش از یک فایل نتایج طراحی دیوارهای برشی

در نسخه های قبلی نرم افزار تنها امکان وارد کردن چندین فایل نتایج طراحی برای فریم سازه (تیر و ستون) وجود داشت و برای نتایج طراحی دیوارهای برشی، فقط امکان وارد کردن یک فایل وجود داشت. با توجه با آیین نامه های جدید و لزوم کنترل طراحی دیوارهای برشی برای 50% نیروی زلزله امکان وارد کردن بیش از یک فایل نتایج طراحی دیوارهای برشی نیز در این نسخه به نرم افزار افزوده گردید.
در صورت وارد کردن بیش از یک فایل طراحی، نرم افزار طراحی آرماتوربندی را بر اساس ماکزیمم نتایج از تمامی فایلهای طراحی وارد شده به نرم افزار انجام خواهد داد.
برای این منظور، در منوی File نرم افزار علاوه بر گزینهImport Shear Wall Design Summary File 1 گزینه Import Shear Wall Design Summary File 2, 3 نیز اضافه گردیده است که از طریق آنها میتوان فایل اول نتایج طراحی دیوارهای برشی و سپس فایلهای بعدی را به نرم افزار وارد نمود.


  افزودن رابط کاربری مشاهده فایلهای وارد شده به نرم افزار

بمنظور جلوگیری از بروز اشتباه در وارد کردن فایلهای نتایج طراحی سازه و یا حصول اطمینان از درستی فایلهای داده شده به نرم افزار، یک رابط کاربری برای مشاهده اطلاعات فایلهای وارد شده، طراحی و در نسخه جدید به نرم افزار اضافه گردید.
از طریق منوی File نرم افزار و سپس گزینه View Imported Files Information میتوان به این رابط کاربری دسترسی یافت. با استفاده از این دستور رابط کاربری مربوطه همانند شکل زیر نمایان خواهد شد و از طریق آن میتوان فایلهای وارد شده را کنترل نمود.

   قابلیت تعیین شکل سنجاقیهای ستونها توسط کاربران

در نسخه جدید این قابلیت به نرم افزار افزوده گردید که نوع خم سنجاقیهای ستون توسط کاربر تعیین گردد. به این منظور همانگونه که در تصویر زیر مشاهده میگردد، گزینه های تعیین زوایای خم سنجاقیها در قسمت پیکربندی ترسیمات ستونها قرار داده شده است و کاربران میتواند نحوه ترسیم سنجاقیها در نقشه های اجرایی را براحتی تعیین نمایند. در صورتیکه تعداد سنجاقیها در مقطع بیشتر از یک عدد باشد، نرم افزار بصورت خودکار جهت سنجاقیها را بصورت یکدرمیان برعکس خواهد کرد.


   افزایش حجم نرم افزار برای سازه های بسیار بزرگ

یکی از ویژگیهای بارز نرم افزار امکان استفاده از آن برای سازه های بزرگ میباشد، در این نسخه باز هم بر حجم ماتریسهای نرم افزار افزوده گردید تا نرم افزار در سازه های بسیار بزرگ نیز به بهترین نحو عمل نماید. شایان ذکر است که نرم افزار در چند پروژه بسیار بزرگ واقعی با متراژهای حدود 90,000 متر مربع بصورت موفقیت آمیزی مورد استفاده قرار گرفته است.

   تصحیح برخی اشکالات موجود در نسخه های قبلی و بهبود برخی روالها

برخی اشکالات موجود در خواندن اطلاعات سازه های مدل شده با ETABS 2015 در این نسخه تصحیح گردیده است و برخی از روالهای مربوطه اصلاح گردیدند.

برگزاری سمینار آموزشی نرم افزار ETABS MATE در سازمان طراحی شهرداری اصفهان

 این سمینار بمنظور معرفی قابلیتهای نرم افزار ETABS MATE و نیز آموزش برخی نکات خاص، با هدف استفاده صحیح از امکانات نرم افزار، با همکاری سازمان طراحی شهرداری اصفهان و گروه مهندسین فراسا، با حضور جمعی از مهندسین محاسب استان اصفهان در تاریخ دوشنبه 20 مهرماه 1394 در محل سالن اجتماعات سازمان طراحی شهرداری اصفهان برگزار گردید.



  معرفی نرم افزار ETABS MATE در کتاب "کاربرد استاندارد 2800 ویرایش 4 در ETABS" از انتشارات علم عمران

سمینار آموزشی نرم افزار ETABS MATE با همکاری سازمان نظام مهندسی ساختمان استان فارس و گروه مهندسین فراسا

 این سمینار بمنظور معرفی قابلیتهای ویژه نرم افزار ETABS MATE و نیز آموزش برخی نکات خاص، با هدف استفاده صحیح از امکانات نرم افزار، با همکاری گروه تخصصی سازه و آموزش سازمان نظام مهندسی ساختمان استان فارس با سخنرانی مهندس محمد مهدی اسلامیزاده مدیر گروه مهندسین فراسا در تاریخ 26 خرداد 1393 در سالن اجتماعات سازمان نظام مهندسی بر گزار گردید.

  برنامه زمان بندی سمینار


برگزاری دوره آموزشی معرفی نرم افزار ETABS MATE در کانون مهندسین ساختمان استان البرز

  برگزاری سمینار آموزشی نرم افزار ETABS MATE

با همکاری معاونت فنی شهرداری شیراز و گروه مهندسین فراسا در تاریخ 16 بهمن 1392 سمیناری در خصوص آموزش و معرفی نرم افزار ETABS MATE در سالن اجتماعات معاونت فنی شهرداری شیراز به سخنرانی مدیر گروه مهندسین فراسا و با حضور بسیاری از کاربران و علاقمندان به آشنایی با نرم افزار مذکور برگذار گردید.

در این جلسه دو ساعته که بمنظور تعامل بیشتر کاربران گرامی و گروه مهندسین فراسا برگزار گردید درخصوص برخی از قابلیتهای بارز نرم افزار، نحوه استفاده از آن و برخی نکات خاص آموزشی، شامل نحوه انتقال سازه به نرم افزار، نحوه پیکربندی و تنظیمات طراحی آرماتور بندی سازه، چگونگی ویرایش نتایج طراحی نرم افزار و پارامترهای اکسپورت کردن نقشه های اجرایی به نرم افزار AutoCAD مطالبی ارائه گردید. سمینارهای دیگری از این دست بزودی برگزار خواهد گردید.

فایل راهنمای فارسی نرم افزار آپدیت گردید.

   بعلت تغییرات گسترده نرم افزار شامل افزوده شدن قابلیت طراحی آرماتوربندی و ترسیم جزئیات دیوارهای برشی و نیز دیگر قابلیتهای جدید، فایل راهنمای فارسی نرم افزار مورد بازنگری قرار گرفت و نسخه جدید این راهنما مطابق با آخرین تغییرات ایجاد شده در نسخه 1.3.325 نرم افزار، بازتولید گردید.


برای دانلود این نسخه جدید میتوانید از لینک زیر استفاده نمایید.



Download PersianHelp File (4.54 MB)

ابزارهای طراحی آرماتوربندی و ترسیم جزئیات دیوارهای برشی به نرم افزار اضافه گردید

   در پرتو الطاف خداوندی بسیار مفتخریم که اعلام نماییم با تلاش مستمرانه همکاران ما در گروه مهندسین فراسا ابزارها و روالهای طراحی و ترسیم جزئیات آرماتوربندی دیوارهای برشی باکیفیتی بسیار عالی به نرم افزار اضافه گردید و گام بسیار بلند دیگری در زمینه افزایش کیفیفت و برتری نرم افزار برداشته شد. بجاست که این موفقیت بزرگ را به جامعه مهندسین و کاربران گرامی نرم افزار که همواره پشتیبان ما بوده اند تبریک عرض نماییم. امید است با یاری و حمایت شما عزیزان شاهد موفقیتهای روز افزون این نرم افزار باشیم.

  تغییرات ایجاد شده در این نسخه شامل موارد زیر میباشد:

  خواندن مقاطع دیوارهای برشی ترسیم شده در Section Designer با هر شکل و نیز امکان Export کردن آنها به AutoCAD.

  طراحی جزئیات آرماتوربندی دیوارهای برشی و نیز امکان ویرایش جزئیات محاسبه شده توسط کاربر.

  امکان مشاهده کلیه مشخصات و جزئیات طراحی دیوارهای برشی بشکلی بسیار ساده و کارآمد روی پلان سازه.

  امکان تنضیم پارامترهای طراحی آرماتوربندی دیوارهای برشی.

  ترسیم پروفیل ارتفاعی دیوارهای برشی بهمراه مقاطع عرضی و جزئیات آرماتوربندی آنها در ساختمانهای بتنی.

  ترسیم پروفیل ارتفاعی دیوارهای برشی بهمراه مقاطع عرضی و جزئیات آرماتوربندی آنها در ساختمانهای فلزی.

  ترسیم پلان تیر ریزی بدون جزئیات و نیز ترسیم آکس بندی ساختمانهای فلزی.

  مشخص نمودن نواحی مرزی دیوارها و نیز ترسیم سنجاقیهای مهارکننده میلگردهای طولی دیوار در نواحی مرزی.

  کاهش هوشمندانه فاصله بین میلگردهای طولی دیوار به 20 سانتیمتر در نواحی مرزی در صورتیکه فاصله بین آنها بیشتر از 20 سانتیمتر باشد.

  محاسبه حجم بتن و وزن فولاد مصرفی در دیوارهای برشی سازه و ارائه گزارشهای مربوطه.

  افزودن روال درج ابعاد مقطع ستونها در نقشه پلان ستون گذاری سازه به نرم افزار.

  افزودن رابط گرافیکی مشاهده و ویرایش خصوصیات متریال المانهای بتنی سازه.

  تغییر و زیبا سازی برخی رابطهای گرافیکی نرم افزار با هدف کاربر پسندی بیشتر محیط نرم افزار.

  افزایش ظرفیت آرایه های محاسباتی نرم افزار بمنظور طراحی جزئیات آرماتوربندی و ترسیم نقشه سازه های بسیار بزرگ.

  افزودن روالهایی برای خواندن گرید لاینهایی که با فرمت GENGRID تولید میگردند.

  ایجاد تغییراتی در نحوه ترسیم سنجاقیهای درون نواحی مرزی دیوارهای برشی.

  افزایش تعداد حداکثر مقاطع تیری از 100 به 300 عدد بمنظور جلوگیری از ایجاد اشکال در پروژه هایی که تعداد مقاطع آنها بسیار زیاد است.

  ایجاد تصحیحات در برخی روالهای نرم افزار بمنظور افزایش سرعت و دقت.

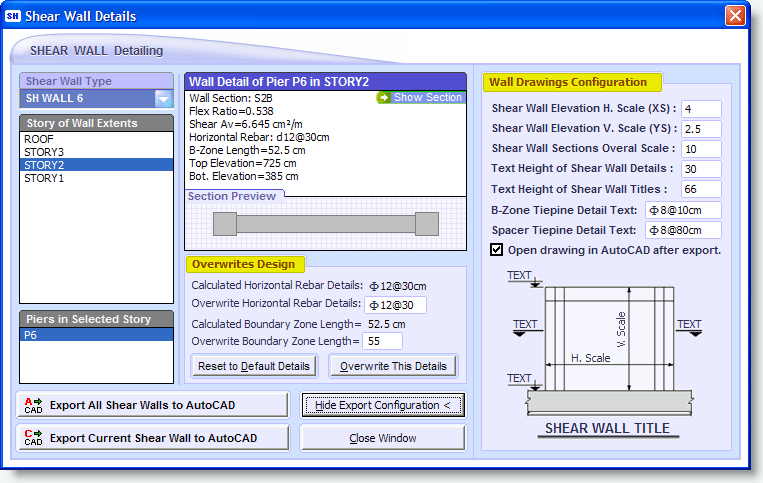

همچنین در صورتی که کاربر از طریق کلیک ماوس یکی از دیوارهای برشی را انتخاب نمایید، یک پنجره ارتباطی همانند شکل زیر ظاهر خواهد شد.
در این پنجره کاربر میتواند کلیه اطلاعات مربوط به دیوار برشی انتخاب شده را در تمامی طبقات مشاهده و یا ویرایش نماید.

علاوه بر آن کاربر از طریق همین پنجره میتواند تنظیمات پارامترهای مربوط به انتقال ترسیمات به نرم افزار AutoCAD را نیز انجام داده و فرمان ترسیم جزئیات دیوارهای برشی را صادر نماید.

همانگونه که مشاهده میفرمایید نرم افزار پروفیل طولی دیوار و نیز مقاطع عرضی دیوارهای برشی را با کیفیت بسیار عالی ترسیم مینماید.
نواحی مرزی را روی مقاطع مشخص مینماید و در صورتیکه فاصله بین میلگردهای عمودی در ناحیه مرزی کمتر از 15 سانتیمتر باشد آنها را بصورت یک در میان با سنجاقی مهار مینماید و در صورتیکه فاصله بیش از 15 سانتیمتر باشد کلیه میلگردهای عمودی را با سنجاقی مهار مینماید.
علاوه بر آن درصورتیکه فاصله بین میلگردهای عمودی همانگونه که در Sec C مشاهده میفرمایید بیش از 20 سانتیمتر باشد نرم افزار بصورت کاملا هوشمندانه و خودکار این فاصله را به 20 سانتیمتر کاهش میدهد چرا که فاصله میلگردها در نواحی مرزی نباید از 20 سانتیمتر بیشتر گردد.

  برای دریافت نمونه نقشه ترسیم شده از لینک زیر استفاده نمایید.

دریافت نمونه نقشه سازه  [ زمان ترسیم 1 ثانیه ]

Download  Demo Sample 1.DWG (876 KB)

معرفی نرم افزار ETABS MATE در فصلنامه گزارش سازمان نظام مهندسی استان فارس

مقاله ای در خصوص معرفی نرم افزار ETABS MATE Concrete Structure Assistant در فصلنامه گزارش سازمان نظام مهندسی ساختمان استان فارس چاپ گردیده است. شما میتوانید برای مطالعه این مقاله به فصلنامه گزارش سازمان نظام مهندسی ساختمان استان فارس / دوره پنجم / سال بیستم / شماره 74-75 / پاییز و زمستان 91 / صفحه97 مراجعه فرمایید.
همچنین میتوانید از طریق لینک زیر این مقاله را با فرمت PDF دریافت نمایید.


   مشاهده مقاله کامل

دریافت تاییده فنی از شورای عالی انفورماتیک کشور

پس از ماه ها تلاش نرم افزار ETABS MATE موفق به اخذ گواهی تاییده فنی نرم افزار با شماره 204933 از شورای عالی انفورماتیک کشور گردید.

این موفقیت بزرگ را به کلیه اعضای گروه مهندسین فراسا و نیز کاربران و دوستانی که به نرم افزار اعتماد کردند و قبل از دریافت این گواهیها از آن استفاده نمودند تبریک میگویم.

FARASA Egineering Group > Group Director
(Mohammad Mehdi Eslamizadeh)

  مشاهده اطلاعات بیشتر

ثبت نرم افزار در مرکز توسعه فناوری اطلاعات و رسانه های دیجیتال وزارت فرهنگ و ارشاد اسلامی

نرم افزار ETABS MATE در مرکز توسعه فناوری اطلاعات و رسانه های دیجیتال وزارت فرهنگ و ارشاد اسلامی طی شماره ثبت 10/1000  و شماره شناسنامه 032638-04338-8 به ثبت رسید.

این موفقیت بزرگ را به کلیه اعضای گروه تبریک میگویم.


FARASA Egineering Group > Group Director
(Mohammad Mehdi Eslamizadeh)


  مشاهده اطلاعات بیشتر

نقد و بررسی نرم افزار توسط گروه تخصصی عمران سازمان نظام مهندسی

در مهرماه 1391 طی جلسه ای در سازمان نظام مهندسی ساختمان با کمیته تخصصی عمران، نرم افزار ETABS MATE Concrete Structure Assistant به اعضای کمیته معرفی گردید و عملکرد قسمتهای مختلف نرم افزار مورد نقد و بررسی قرار گرفت. در این جلسه کلیه اعضای کمیته نظر مثبت و پشتیبانی خود را از این نرم افزار کاربردی اعلام داشتند. همچنین در این جلسه پیشنهادهایی در مورد برخی از قسمتهای نرم افزار داده شد که در ورژن های آتی نرم افزار اعمال خواهد گردید. (خبرنامه گزارش سازمان نظام مهندسی ساختمان استان فارس - دوره پنجم - سال بیستم - فصلنامه شماره 74 - پاییز 1391 )
