مراحل انجام دیتیلینگ و ترسیم نقشه اجرایی سازه از ETABS تا AutoCAD

ETABS MATE به‌صورت یکپارچه، فاصله میان تحلیل سازه و تهیه نقشه‌های نهایی را از بین می‌برد و نتایج آنالیز و طراحی مدل ETABS را تنها در چند ثانیه به نقشه‌های اجرایی سازه‌ای تبدیل می‌کند.

با استفاده از ETABS MATE، فرایند دیتیلینگ سازه‌های بتن‌آرمه و تولید نقشه‌های سازه‌ای به‌سرعت و به‌صورت کارآمد، تنها با چند کلیک انجام می‌شود. این فرایند شامل چهار مرحله ساده است که در ادامه معرفی شده‌اند:

اکسپورت کردن فایل‌های مدل از نرم‌افزار ETABS
ایمپورت کردن کردن فایل‌های مدل به نرم‌افزار ETABS MATE
طراحی جزییات آرماتوربندی و دیتیلینگ خودکار سازه توسط نرم‌افزار
کنترل نتایج طراحی و ترسیم نقشه‌های اجرایی سازه بصورت خودکار

فیلمی از انجام دیتیلینگ توسط
 ETABS MATE

ببینید که ETABS MATE چگونه تنها با چند کلیک، نتایج تحلیل و طراحی ETABS را به جزئیات آرماتورگذاری و نقشه‌های اجرایی سازه تبدیل می‌کند.


مشاهده ویدیو

Back to Top Menu

---

قابلیت‌های ویژه ETABS MATE در دیتیلینگ و ترسیم نقشه‌های سازه

   سرعت بسیار بالا در طراحی جزییات و ترسیم نقشه های سازه. (زمان ترسیم نقشه برای یک سازه با متراژ ده هزار متر مربع کمتر از یک ثانیه میباشد.)
   امکان ایمپورت نمودن سازه های بسیار بزرگ و تولید موفق نقشه های اجرایی آنها. (دهها سازه واقعی با متراژهای بالای یکصد هزار متر مربع و هزاران پروژه کوچک تا متوسط با استفاده از ETABS MATE توسط کاربران نرم افزار بصورت کاملا موفق دیتیلینگ شده است.)
   سازگاری با تمامی نسخه های ETABS از ETABS 9 تا ETABS 23.
   سازگاری با آیین نامه آمریکا ACI318-19 و مبحث نهم مقررات ملی ویرایش پنجم.
   ترسیم نقشه های اجرایی سازه بصورت بسیار حرفه ای و شکیل با قابلیت ویرایش توسط تمامی نسخه های نرم افزار AutoCAD.
   ایمپورت بسیار راحت و بسیار سریع مدل سازه از ETABS به نرم افزار ETABS MATE در کسری از ثانیه.
   امکان استفاده از طیف وسیعی از خروجیهای ایتبز مانند فایلهای e2k, $et, RTF, TXT, MDB, ACCDB, XML برای انتقال داده ها به نرم افزار.
   دارا بودن محیط گرافیکی پیشرفته، زیبا، راحت و بسیار کاربر پسند منطبق بر نیازهای کاری مهندسین محاسب.
   امکان Envelop گیری از نتایج طراحی چندین مدل سازه به تعداد نامحدود و بدون هیچگونه محدودیتی در تعداد مدلها.
   مستقل بودن نرم افزار و عدم وابستگی آن به نرم‌افزارهای دیگر از قبیل AutoCAD و یا Tekla.
   تعامل بسیار آسان و مناسب بین کاربر و قسمتهای مختلف نرم افزار در تمامی مراحل تا تولید نقشه ها.
   دارا بودن موتورهای ترسیمی داخلی منحصر بفرد بسیار پرسرعت و عدم وابستگی به نرم افزارهای دیگر برای ترسیم نقشه ها.
   ترسیم نقشه های اجرایی با رعایت تمامی اصول نقشه کشی حرفه ای که موجب ویرایش بسیار راحت و چاپ حرفه ای نقشه های میگردد.
   امکان مشاهده کلیه جزئیات محاسباتی مربوط به تیرها، ستونها و دیوارها بشکلی بسیار راحت روی پلان سازه.
   امکان انتخاب حالت شکل پذیری متوسط و یا ویژه برای سازه و پیکربندی پارامترهای مربوطه.
   محاسبه JOINT SHEAR بصورت اتوماتیک و ارایه گزارش از جزییات محاسباتی آن.
   محاسبه Ldh یا طول مهاری میلگردهای قلابدار بصورت اتوماتیک و ارایه گزارش از جزییات محاسباتی آن.
   محاسبه طول آرماتورهای تقویت با دو روش پارامتریک با ضرایب ثابت و نیز روش دقیق براساس یافتن نقطه قطع تئوری و عملی با استفاده از دیاگرامهای فولاد.
   امکان تشخیص ستونهای پرفشار در حالت شکل پذیری ویژه و اعمال ظوابط مربوطه در محاسبه فولاد عرضی آنها.
   امکان تشخیص تیرهای پر برش و اعمال ظوابط مربوطه در محاسبه فولاد عرضی آنها.
   امکان مشاهده بارگذاریهای انجام شده روی کفهای سازه در پلان با فرمتی بسیار کاربردی جهت جلوگیری از اشتباهات بارگذاری.
   امکان مشاهده و ترسیم ریبها در سقفهای تیرچه بلوک و امکان تنظیم پارامترهای مربوطه.
   امکان ترسیم و نمایش دیاگرامهای فولاد خمشی، برشی، پیچشی و فولاد افزوده تیرها در پلان سازه.
   امکان محاسبه طول وصله میلگردها در موقعیتهای مختلف با سه روش کاربردی، بصورت خودکار یا براساس ضرایب و یا طولهای تعریف شده بوسیله کاربر.
   امکان محاسبه جزئیات وزنی آرماتورهای پروژه، حجم بتن و نیز ترسیم جداول لیستوفر در کنار نقشه های اجرایی بهمراه POS گذاری تمامی میلگردها.
   امکان تولید لیستوفرهای دقیق به تفکیک المانها و همچنین نوع، شکل و سایز میلگرد و امکان ذخیره جداول لیستوفر بصورت فایل اکسل یا فایل متنی.
   امکان تولید لیستوفرهای دقیق برای هر طبقه بصورت مجزا بهمراه لیست خرید میلگردها.
   امکان استفاده از وصله همپوشانی، وصله مکانیکی و یا جوش نوک به نوک برای میلگردهای ستونها.
   امکان استفاده از سه روش مختلف برای تعیین محل وصله آرماتورهای سراسری تیرها.
   خواندن اتوماتیک کلیه مقاطع تیرها، ستونها و دیوارهای برشی از فایل سازه و عدم نیاز به ساخت و یا اختصاص مجدد آنها.
   امکان تعریف بسیار راحت مقاطع جدید و یا ویرایش خصوصیات مقاطع موجود از قبیل فولادهای طولی و عرضی.
   امکان تعیین تعداد سنجاقی علاوه بر خاموت بسته در مقاطع تیری بمنظور افزایش تعداد ساقها در طرحی فولاد عرضی.
   امکان تعریف و تعیین تعداد آرماتورهای گونه در وجوه عمودی مقاطع تیری.
   امکان استفاده از سنجاقی و یا خاموت لوزی برای ستونهای چهارگوش و خاموت دایره ای و اسپیرال برای ستونها دایروی.
   امکان انتخاب بسیار راحت المانها و اختصاص مقاطع به آنها و یا مشاهده خصوصیاتشان توسط ماوس.
   امکان درنظر گرفتن فولادهای پیچشی در محاسبات طراحی جزئیات آرماتوربندی طولی و عرضی تیرها به انتخاب کاربر.
   امکان تولید اتوماتیک سکشن های پیچشی برای تیرهایی که نیاز به آرماتورهای پیچشی دارند.
   تعریف خودکار آرماتور گونه برای سکشن پیچشی تیرها براساس درصدی از آرماتور پیچشی حداقل مقطع تیر.
   امکان انتخاب سه روش مختلف برای توزیع میلگردهای پیچشی در مقاطع تیری.
   ترسیم کلیه جزئیات آرماتوربندی تیرها شامل ابعاد تیر، میلگردهای تقویت و خاموتها در پلان سازه بشکلی بسیار ساده و کارآمد.
   تریم واکستند اتوماتیک تیرها در پلان و ترسیم نقشه های بسیار با کیفیت با کمترین نیاز به ویرایش.
   لیبلینگ بسیار هوشمند میلگردهای تقویتی در پلان با کمترین احتیاج به ویرایش.
   ترسیم پروفیل طولی یا همان نمای جانبی تیرها و جزئیات آرماتوربندی و پلانهای مربوط به آنها بصورت خودکار.
   ترسیم هوشمندانه مقاطع عرضی تیرها با تمامی جزییات شامل چیدمان میلگردهای سراسری و تقویت بصورت خودکار.
   امکان انتخاب چهار روش مختلف برای تعیین محل مقطع زدن در ترسیم خودکار مقاطع عرضی تیرها.
   امکان حذف یا اضافه نمودن پروفیلهای طولی تیرها بصورتی بسیار ساده و با کلیک ماوس روی تیرها در محیط گرافیکی نرم افزار.
   امکان مرتب سازی پروفیلهای طولی تیرهای و لیبلینگ آنها بصورت دلخواه در نرم افزار.
   تشخیص خودکار تیرهای فرعی یک تیر و ترسیم خاموت ویژه در طرفین تیر فرعی در پروفیل طولی تیرها.
   تشخیص اختلاف ارتفاع تیرها در یک پروفایل و ترسیم جزییات مربوطه در پروفیل طولی تیرها.
   ترسیم کلیه جزئیات آرماتوربندی تیرها شامل تیپ و ابعاد تیر، جزئیات میلگردهای تقویتی و خاموتها روی پلان سازه.
   محاسبه خودکار طول وصله و طولهای مهاری میلگردها، منطبق بر روابط آیین نامه و یا براساس ضرایب تعریف شده توسط کاربر.
   خواندن خودکار مقاطع دیوارهای برشی ترسیم شده در Section Designer با اشکال مختلف و نیز امکان Export کردن آنها به AutoCAD.
   امکان تعریف آرماتورگذاریهای خاص و پیچیده برای مقاطع دیوارهای برشی در نرم افزار ایتبس.
   طراحی جزئیات آرماتوربندی دیوارهای برشی و نیز امکان ویرایش جزئیات محاسبه شده توسط کاربر.
   مشخص نمودن نواحی مرزی دیوارها و نیز ترسیم سنجاقیهای مهارکننده میلگردهای طولی دیوار در نواحی مرزی.
   امکان خم کردن هندلی میلگردهای افقی دیوار بمنظور مهار شدن میلگرد افقی در هسته المان مرزی دیوار.
   ترسیم جزئیات مقاطع دیوارهای برشی با آرماتوربندیهای خاص میلگردهای طولی و برشی در کنار پروفیل ارتفاعی دیوار.
   کاهش هوشمندانه فاصله بین میلگردهای عمودی دیوار در نواحی مرزی در صورتیکه فاصله بین آنها بیشتر از 20 سانتیمتر باشد.
   امکان ترسیم خودکار خاموت بسته پیرامون میلگردهای درون ناحیه مرزی و امتداد آنها بداخل ستون کناری درصورت انتخاب کاربر.
   ترسیم پروفیل ارتفاعی و جزئیات آرماتوربندی دیوارهای برشی در ساختمانهای فلزی.
   ترسیم پلان تیر ریزی بدون جزئیات و نیز ترسیم آکس بندی ساختمانهای فلزی.
   تیپ بندی اتوماتیک ستونها براساس مقطع ستون، آرماتور برشی و کدهای ارتفاعی.
   ترسیم پروفیل ارتفاعی ستونها، مقاطع ستون و پلان ستونگذاری ستونها.
   امکان ترسیم پلان موقعیت کوچک در زیر پروفیل ارتفاعی هر یک از تیپ ستونها.
   قابلیت ترسیم هر نوع ستون با اشکال مستطیلی یا دایروی با تنگهای مارپیچ.
   قابلیت ترسیم ستونهایی که دارای ترازهای ارتفاعی ابتدایی یا انتهایی متفاوت هستند.
   قابلیت تعیین محل وصله میلگردهای طولی ستونها در پایین و یا در وسط ارتفاع ستون.
   قابلیت تعیین وجود و یا عدم وجود وصله میلگردهای طولی در ستونهای طبقه اول سازه.
   قابلیت شناسایی ستونهایی که در تراز طبقه دارای اتصال تیری نمیباشند بمنظور اصلاح طول ناحیه بحرانی.
   تیپ بندی جداگانه ستونهایی که تیرهای نیم طبقه به آنها متصل شده است و درج کد ارتفاعی تیرهای نیم طبقه در پروفیل طولی ستونها.
   در نظر گرفتن خاموت ویژه برای ستونهایی که تیرهای نیم طبقه به آنها متصل شده است.
   امکان انتخاب زاویه خم سنجاقیهای ستونها توسط کاربر.
   نمایش بارگذاریهای اعمال شده به سقفهای سازه با فرمتی بسیار کاربردی و قابل کنترل در محیط گرافیکی نرم افزار.
   قابلیت چاپ مستقیم لایه های مختلف سازه بهمراه اطلاعات موردنیاز کاربر با کیفیتی بسیار عالی.
   ارائه گزارشهای متنوع قابل چاپ ازجمله وزن فولاد و حجم بتن، به تفکیک طبقات، نوع المانها و نیز سایز میلگردهای مصرفی.
   امکان ویرایش بسیار راحت نتایج محاسبات جزئیات آرماتوربندی در نرم‌افزار.
   قابلیت Export کردن و ذخیره کلیه نتایج، جزئیات و حتی خروجیهای خام طراحی سازه بصورت تصویر و یا فایل ترسیمات AutoCAD.
   Export کردن بسیار سریع کلیه نقشه‌های ترسیم شده به AutoCAD تنها در کسری از ثانیه.
   دارا بودن ابزارهای مفید محاسباتی.
   . . .

Back to Top Menu

---

نمونه نقشه‌های اجرایی سازه ترسیم شده توسط ETABS MATE®

این فایل اتوکد شامل نقشه‌های اجرایی یک سازه بتنی می‌باشد که توسط نرم افزار تولید شده است و هیچگونه ویرایشی روی آن انجام نشده است.

این فایل شامل ترسیمات زیر میباشد:           1. پلان موقعیت و تیپ بندی ستونها و دیوارهای برشی        2. پلانهای مقاطع و ابعاد تیرها در تمامی ترازها        3. پلانهای جزئیات آرماتورهای تقویت تیرها در تمامی ترازها        4. پلانهای جزئیات خاموتهای تیرها در تمامی طبقات        5. جزئیات مقاطع تیرهای بتنی        6. پروفیل ارتفاعی و مقاطع ستونها        7. مقاطع عرضی ستونها        8. پلان موقعیت پروفیلهای طولی تیری        9. نقشه اجرایی پروفیل طولی تیرها        10. پروفیل طولی بهمراه مقاطع عرضی دیوارهای برشی       زمان ترسیم کلیه نقشه های اجرایی: 1 ثانیه   File Format:  AutoCAD Drawings DWG     Download  Demo Sample 1.DWG (2.6 MB)   File Format:  Adobe Reader PDF   Download   Special Case Samples.PDF (1.8 MB)

Back to Top Menu

---

Back to Top Menuu

---

تصاویری از نرم افزار و نمونه نقشه‌های ETABS MATE®

 برای آشنایی بیشتر با محیط گرافیکی و قابلیتهای نرم افزار، تصاویری از قسمتهای مختلف نرم افزار ETABS MATE در زیر آورده شده است:

محیط گرافیکی زیبا و کاربرپسند نرم‌افزار، به کاربران کمک می‌کند تا طراحی جزئیات سازه و ترسیم نقشه‌های اجرایی را به‌سادگی، با سرعت و دقت بالا انجام دهند.

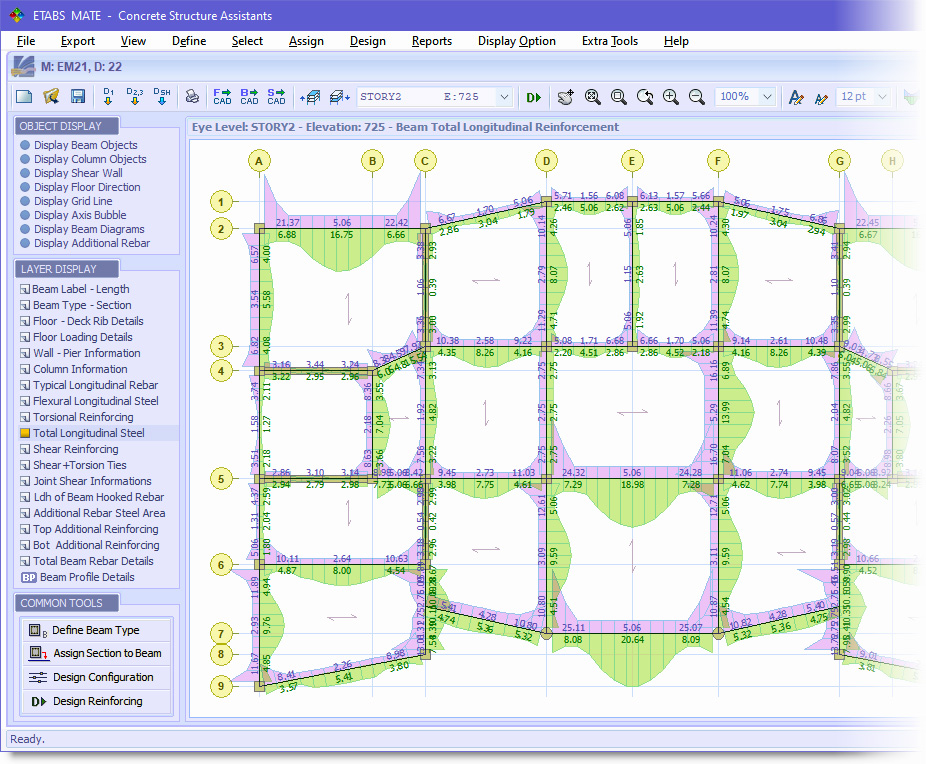

 ترسیم بسیار کاربردی دیاگرامهای فولاد خمشی، فولاد عرضی برشی، فولاد طولی و عرضی پیچشیشی

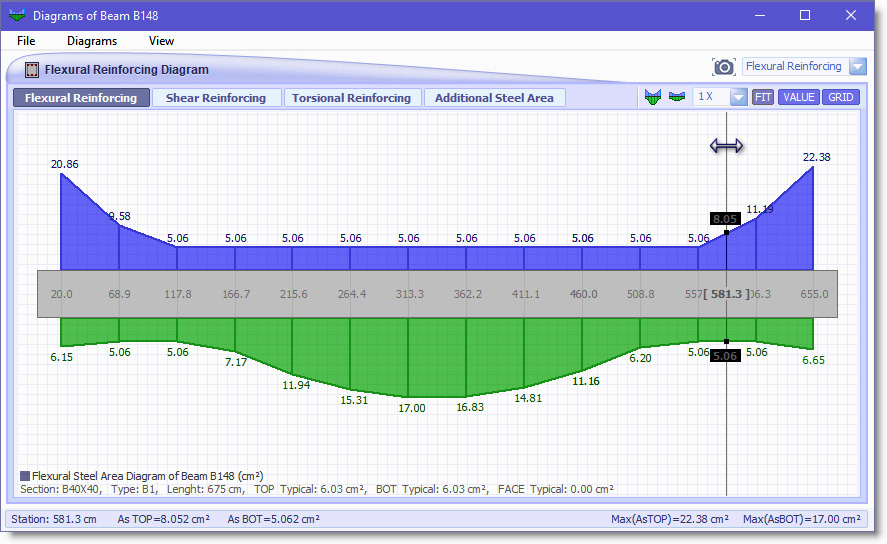

رابط کاربری نمایش دقیق جزییات دیاگرامهای فولاد

نمونه جزئیات پروفیل طولی تیرهای ترسیم شده توسط نرم افزار

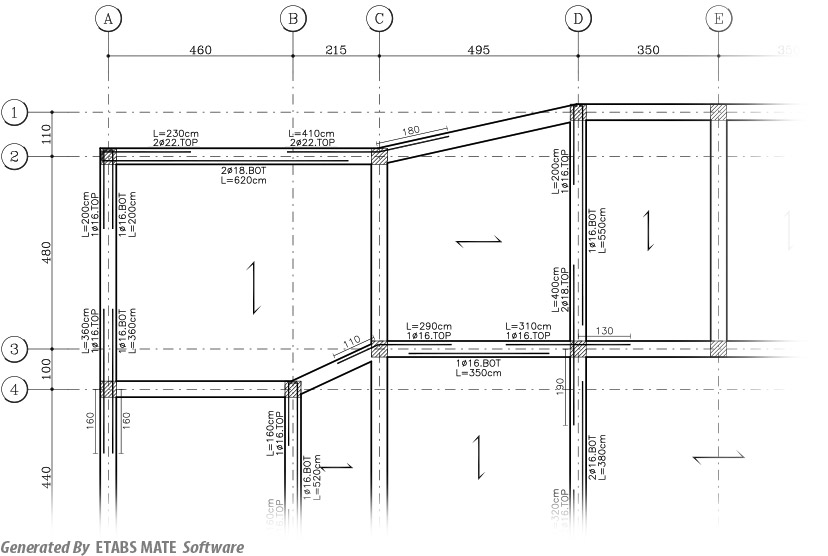

نمونه ای از ترسیمات میلگردهای تقویتی تیرها در پلان ترسیم شده توسط نرم افزار



نمونه نقشه اجرایی ترسیم شده توسط نرم‌افزار برای ستون‌های



نمونه جزئیات دیوار برشی بهمراه لیستوفر ترسیم شده توسط نرم افزار

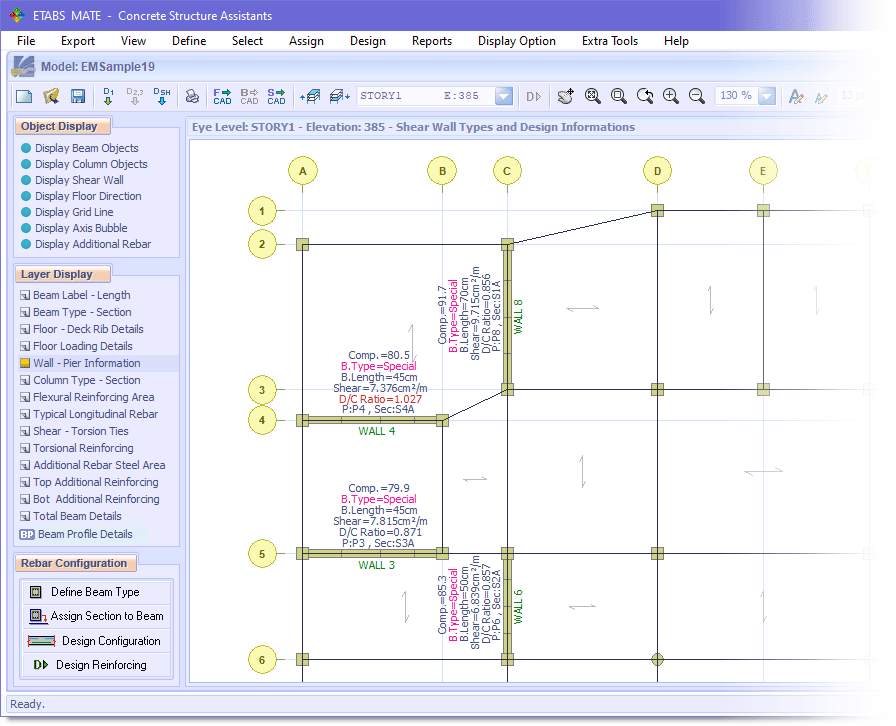

کلیه اطلاعات مربوط به دیوارهای برشی بسادگی در پلان بصورت زیر قابل مشاهده میباشد



از طریق پانل Layer Display میتوانید اطلاعات مفید سازه ای را بشکلی بسیار کاربردی درمحیط گرافیکی اصلی نرم افزار بصورت زیر مشاهده نمایید

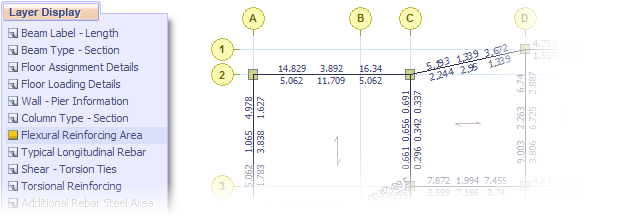

  بعنوان مثال با انتخاب لایه Flexural Reinforcing Area مساحت فولاد مورد نیاز تیرها بصورت زیر نمایش داده خواهد شد

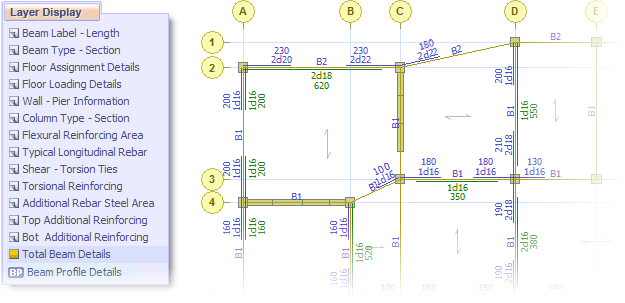

  با انتخاب لایه Total Beam Details جزئیات میلگردهای تقویتی و تیپ تیرها بصورت زیر نمایش داده خواهد شد

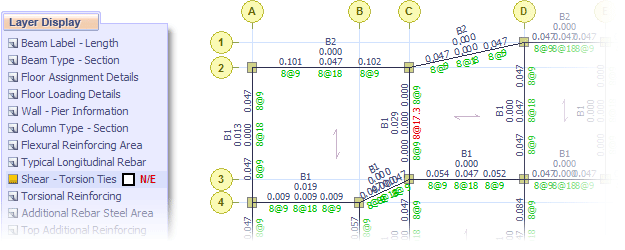

  با انتخاب لایه Shear - Torsion Ties جزئیات برشی-پیچشی تیرها بهمراه خاموتهای محاسبه شده آنها بصورت زیر نمایش داده خواهد شد

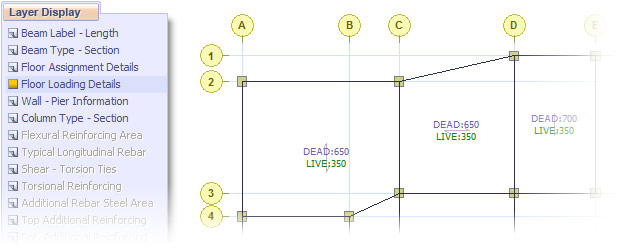

  با انتخاب لایه Floor Loading Details کلیه بارهای سطحی اعمال شده به هریک از کفها بصورت زیر نمایش داده خواهد شد

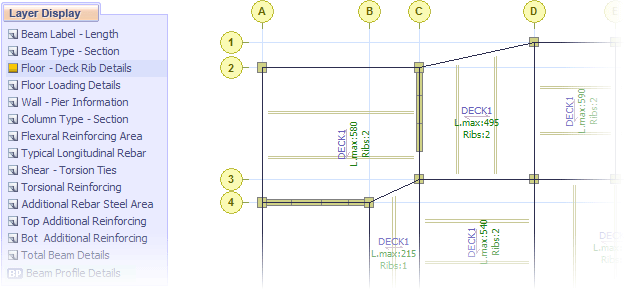

  با انتخاب لایه Floor - Deck Rib Details مشخصات کفها و نیز وضعیت ریبهای آنها بصورت زیر نمایش داده خواهد شد

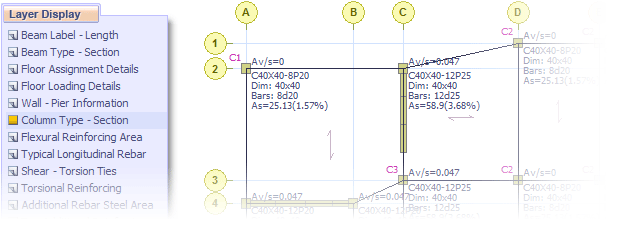

  با انتخاب لایه Column Type - Section جزئیات طراحی ستونها بصورت زیر نمایش داده خواهد شد

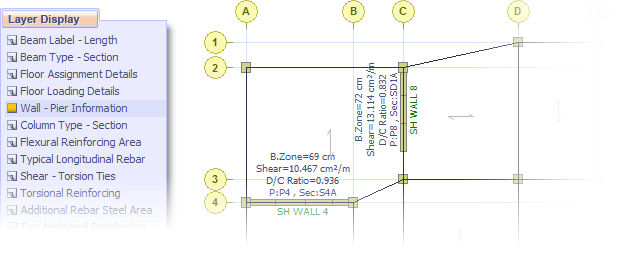

  با انتخاب لایه Wall - Pier Information

با کلیک روی هر دیوار اطلاعات مربوط به دیوار برشی انتخاب شده در تمامی طبقات مشاهده میگردد که این اطلاعات قابل ویرایش میباشند

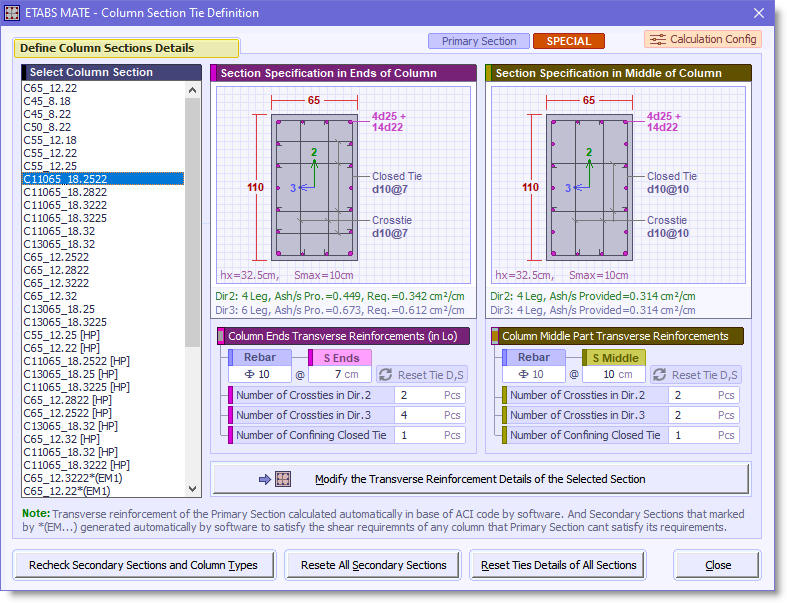

تصویری از نحوه تعیین مشخصات مقاطع ستونی و فولاد عرضی آنها



تصویری از نحوه تعیین مشخصات مقاطع تیرهای بتنی و میلگردهای خمشی و برشی آنها

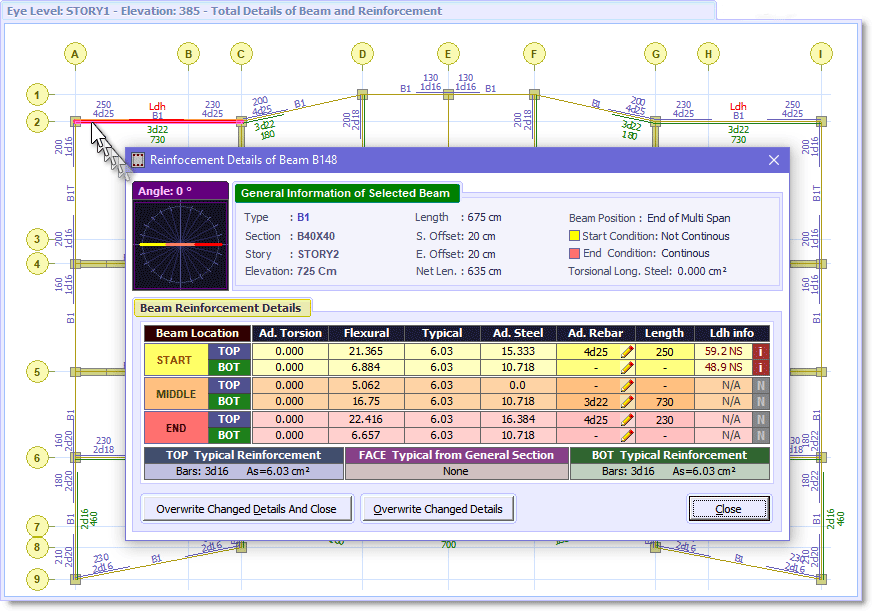

نمونه جزئیات میلگرد گذاری طراحی شده توسط نرم افزار (در محیط گرافیکی نرم افزار)

کلیه جزئیات میلگرد گذاری طراحی شده توسط نرم‌افزار توسط کاربر نیز از طریق راست کلیک کردن روی المان و پنجره ارتباطی زیر قابل ویرایش میباشد

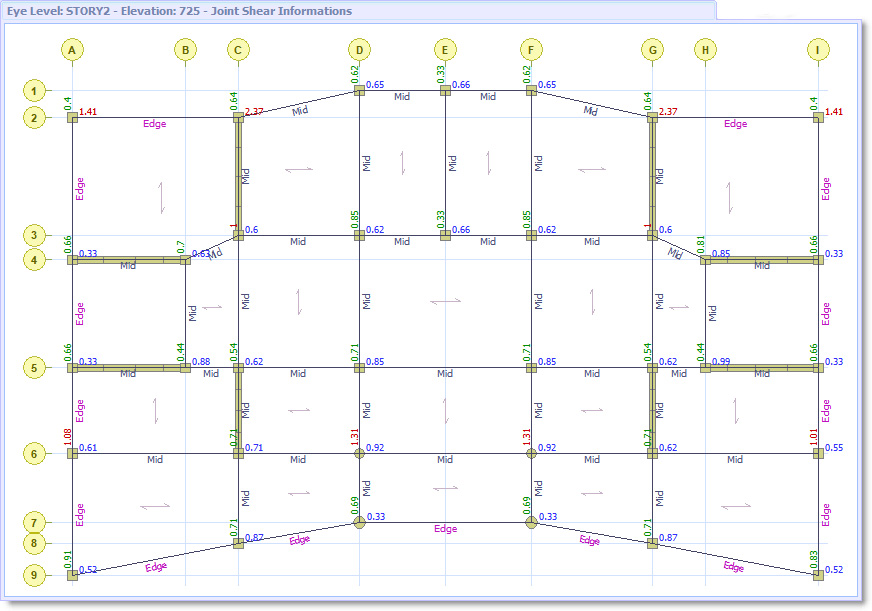

مشاهد نسبت برش چشمه اتصال محاسبه شده توسط ایتبس میت براساس آرماتورهای دیتیلینگ در لایه Joint Shear Information

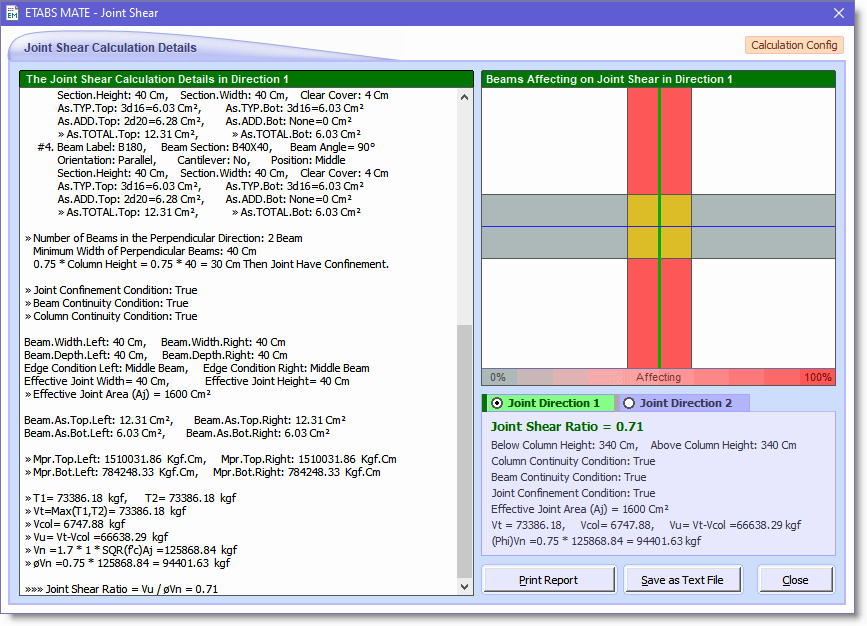

نمایش جزییات محاسباتی برش چشمه اتصال با کلیک روی هر ستون

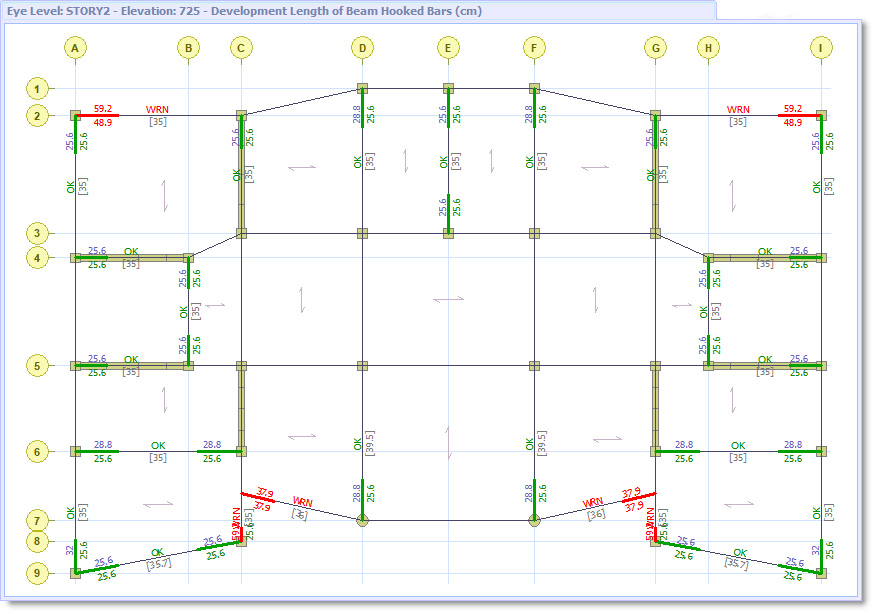

مشاهد طول گیرایی میلگردهای قلابدار محاسبه شده توسط ایتبس میت در لایه Ldh of Beam Hooked Rebar

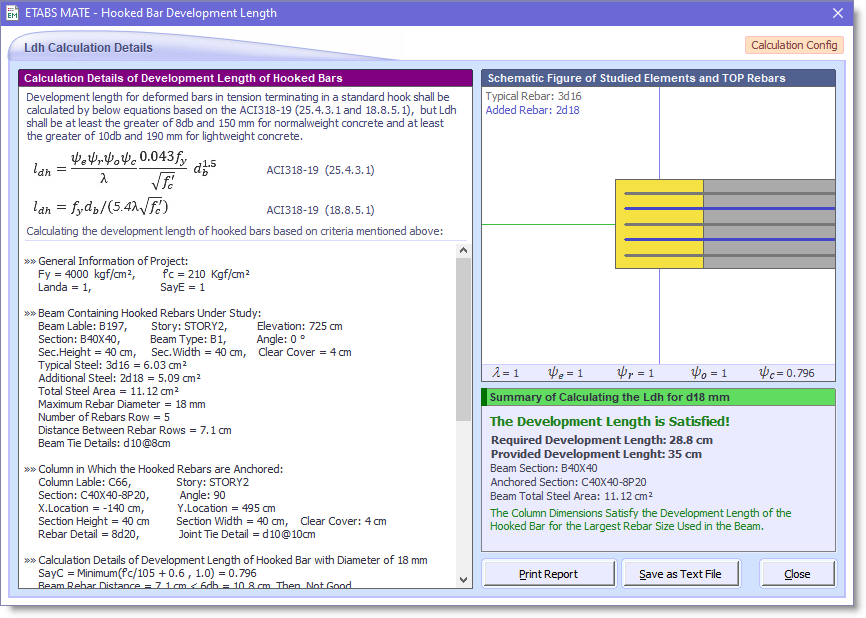

نمایش جزییات محاسباتی طول گیرداری میلگردهای قلابدار تیرها با کلیک روی هر تیر در لایهLdh of Beam Hooked Rebarr

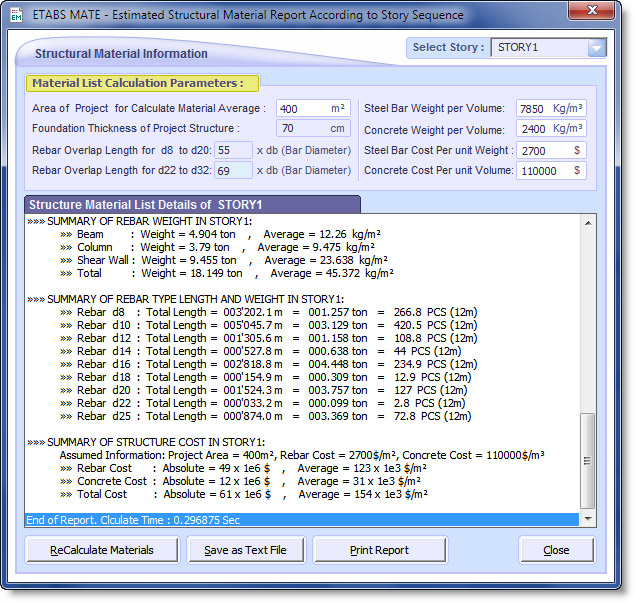

نرم افزار گزارشی قابل چاپ و یا ذخیره بصورت متنی از مقادیر فولاد و بتن مصرفی شده در سازه را بصورت زیر ارائه میدهد



ارائه لیستوفرهای دقیق در کنار نقشه های اجرایی و قابل اکسپورت بصورت فایل متنی یا فایل اکسل



Back to Top Menuu

---

دانلود نسخه آزمایشی نرم افزار ETABS MATE

     پس از دانلود نرم افزار ETABS MATE و نصب آن برروی کامپیوتر مورد نظر، نسخه آزمایشی نرم افزار بروی کامپیوتر شما فعال خواهد شد. در این حالت میتوانید قابلیتهای نرم افزار را توسط باز کردن فایل Demo Sample مشاهده نمایید و به ارزیابی عملکرد قسمتهای مختلف نرم افزار بپردازید. در صورت رضایت از عملکرد نرم افزار و تمایل به فعالسازی کلیه توابع و تبدیل آن به نسخه کامل، میبایست نرم افزار خود را رجیستر نمایید. برای دریافت فایل نصب نرم افزار از لینک زیر استفاده نمایید.

	Software Compatibility:y:           XP / Vista / 7 / 8 / 10 / 11       32 and 64 Bit
Free Download ETABS MATE ver 1.3.510 Evaluation by below link   Download ETABS MATE Setup File    size: 15.2 MB





Back to Top Menu

---

سوالات متداول درباره نرم افزار ترسیم نقشه سازه ETABS MATE®

ETABS MATE چیست؟

ETABS MATE® نرم افزار تخصصی دیتیلینگ سازه‌های بتن‌آرمه و ترسیم نقشه‌های سازه است که با استفاده از اطلاعات و نتایج مدل ETABS، جزئیات آرماتوربندی را محاسبه و نقشه‌های مورد نیاز را تولید می‌کند.

آیا ETABS MATE برای ترسیم نقشه سازه بتنی استفاده می‌شود؟

بله. یکی از کاربردهای اصلی ETABS MATE® طراحی جزئیات آرماتوربندی و تولید نقشه‌های سازه بتنی شامل تیرها، ستون‌ها و دیوارهای برشی است.

چه نقشه‌هایی توسط ETABS MATE® تولید می‌شود؟

خروجی‌ها شامل پلان‌های سازه، جزئیات تیرها و ستون‌ها، پروفیل‌های طولی، جزئیات دیوارهای برشی و جداول لیستوفر میلگرد است.

آیا ETABS MATE® با ETABS کار می‌کند و چه نسخه هایی را ساپورت میکند؟

بله. نرم افزار برای دریافت اطلاعات مدل و نتایج تحلیل و طراحی ETABS طراحی شده است و  با تمامی نسخه های نرم افزار ایتبس سازگار است.

آیا ETABS MATE® لیستوفر میلگردها را تولید می‌کند؟

بله. تولید جداول لیستوفر میلگردهای مصرفی پروژه یکی از خروجی‌های معرفی‌شده در صفحه محصول است.ست.

آیا ETABS MATE® کنترلهای سازه ای را هم انجام میدهد؟

بله. برخی کنترلهای سازه ای از قبیل کنترل برش چشمه اتصال، کنترل طول مهاری میلگردهای قلابدار و بسیاری دیگر را نیز بصورت خودکار انجام می دهد.

نقشه های تولید شده با کدام نرم افزار قابل مشاهده و ویرایش هست؟

نقشه های تولید شده توسط نرم افزار با تمامی اپلیکشنهای نقشه کشی مثل اتوکد و با تمام نسخه های آن سازگار میباشد.
